220 V įtampos stabilizatorius

Naudojimo apimtis: tinkama kompiuterių tinklo inžinerijos įrangai, buitiniams prietaisams, medicinos įrangai, mokslinių tyrimų įrenginiams, matavimo įrangai, gamyklos kalibravimo suolams ir kitai įrangai, palaikančioms.

220 V įtampos stabilizatoriaus darbo principas:

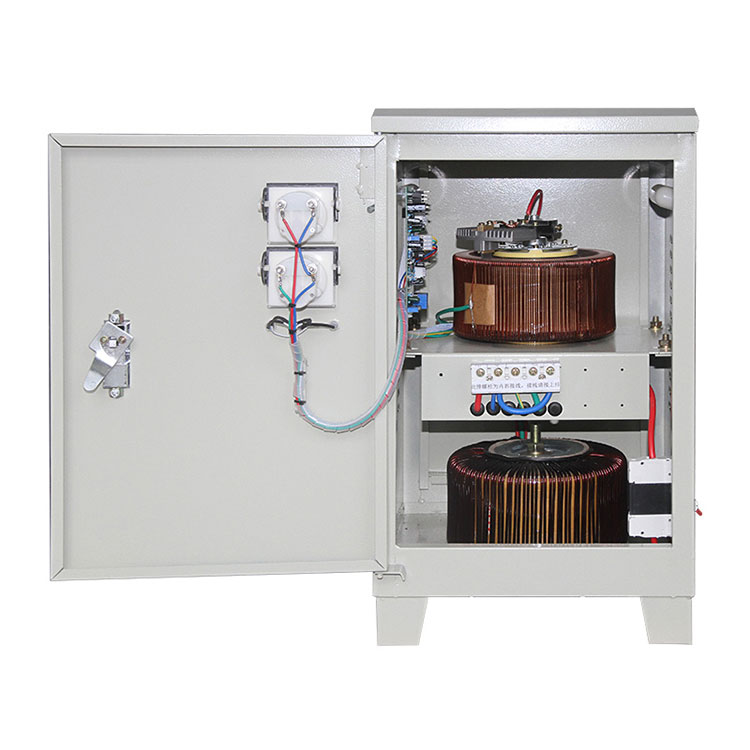

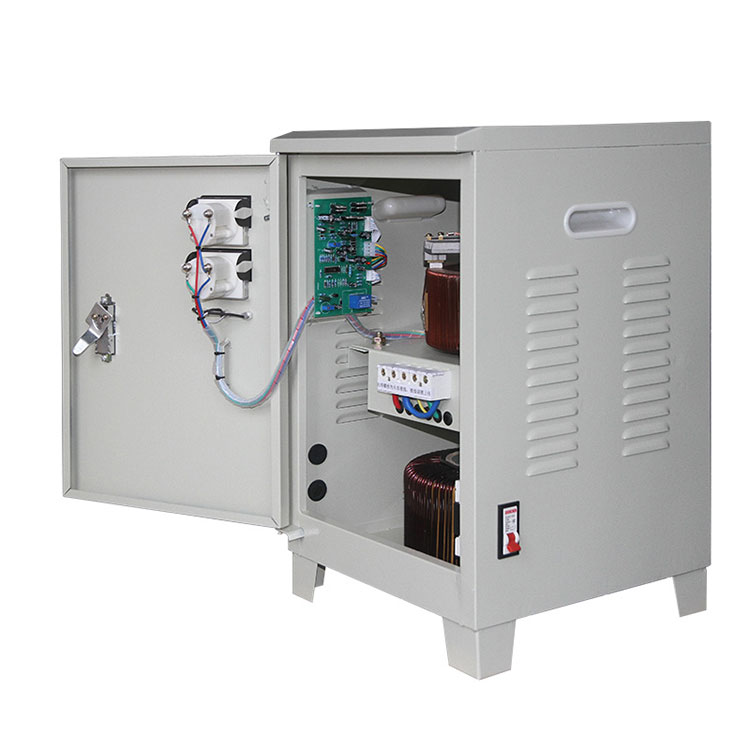

1. Struktūra: Šį produktą daugiausia sudaro kontaktinis automatinio sujungimo įtampos reguliatorius, mėginių ėmimo palyginimo amplifikacijos valdymo grandinė, išėjimo įtampos apsaugos grandinė, servo variklis ir besisukanti ranka.

2. Darbas: Kai įvesties įtampa yra nestabili arba keičiasi apkrova, kiekvienos fazės mėginių ėmimo grandinės mėginiai atskirai lygina ją su nustatytu etalonu, jį sustiprina ir vykdo reikiamą variklio krypties sukimąsi pagal palyginimo rezultatą, skatinant įtampos reguliatoriaus sukimąsi. Rankinė sureguliuoja įtampą taip, kad kiekvienos fazės išėjimas nesikeičia ir taip pasiekia įtampos stabilizavimą. Pagrindinė grandinės scheminė schema parodyta žemiau:

CPSY® 220 V įtampos stabilizatoriaus parametras (specifikacija)

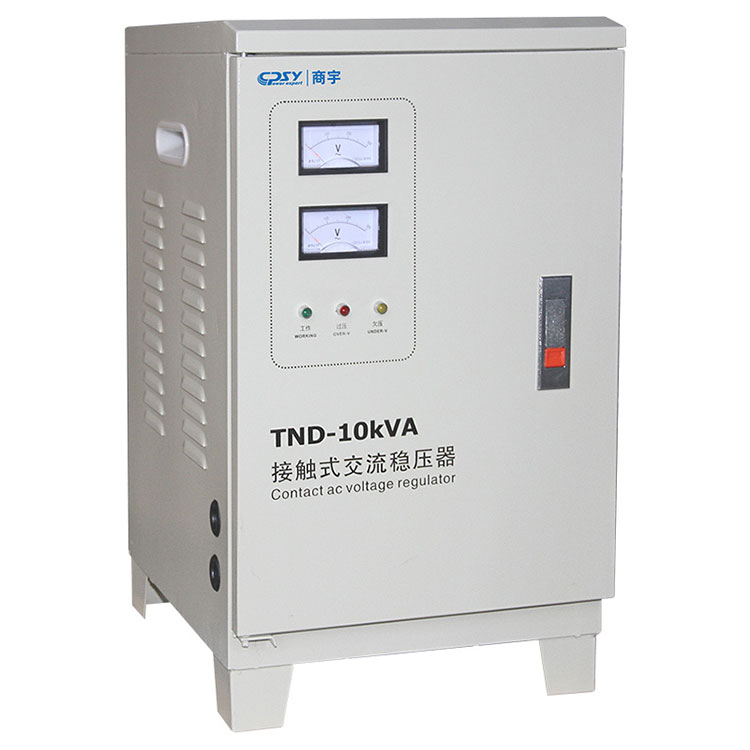

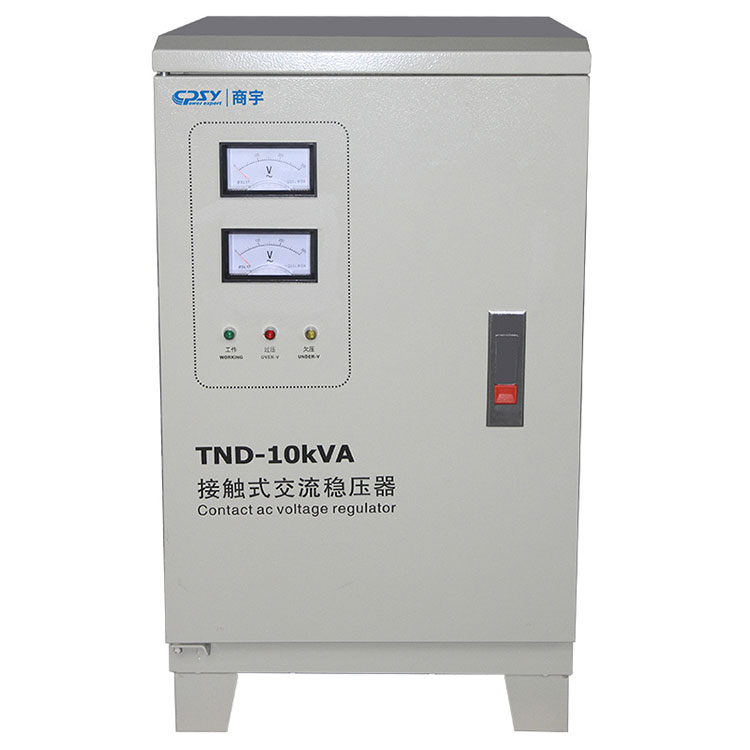

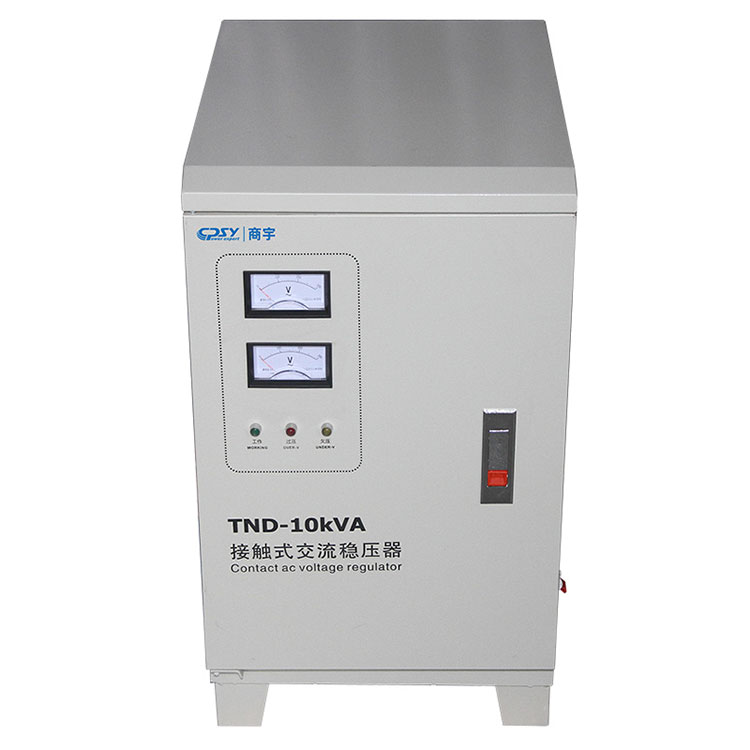

Vienos fazės lytėjimo AC 220 V įtampos stabilizatorius

CPSY®220 V įtampos stabilizatoriaus funkcija ir taikymas

Savybės:

1. Aukštos kokybės išėjimo įtampa

220 V įtampos reguliatorius gali veikti be pertraukimo, įtampos reguliavimo procesas yra sklandus ir nėra trumpalaikio galios nuostolių. Išėjimo įtampos reguliavimo tikslumas yra didelis ir paprastai gamykloje yra sureguliuotas iki 220 V+3% vienfaziui ir 380 V ± 4% trijų fazių.

2. Įvesties įtampa turi plačią darbo diapazoną ir stiprias apkrovos charakteristikas.

Ši mašina paprastai gali veikti plačioje įvesties įtampos diapazone ir turi patenkinamų apkrovos charakteristikų.

3. Aukštas saugos koeficientas

Apsauga nuo įtampos ir trumpo jungimo (apsaugotos saugikliais ar aukštai leidžiančiais mažomis grandinės pertraukikliais) gali automatiškai nutraukti išėjimą, jei išėjimo įtampa yra per aukšta, labai pagerina mašinos saugos koeficientą ir veiksmingai apsaugo gnybtų elektrinę įrangą.

4. ilgas gyvenimas

Virš 2k naudojamas labai sklandantis mažas grandinės pertraukiklis, kuris turi patikimą apsaugą nuo apkrovos ir trumpojo jungimo; Įtampos stabilizatoriui naudojamas naujausias sėkmingai sukurtas aukštos kokybės anglies šepetėlis, kuris labai prailgina įprastą įtampos stabilizatoriaus tarnavimo laiką.

Programos:

Įtampos bandymo instrumentas

Fotografijos technologijos įranga

Apsaugos aliarmo sistema

Oro kondicionieriai, oro kondicionieriai

Apšvietimo įtaisas

Ryšių sistema

Medicinos įranga

kompiuteris

Pramoninis robotas

Laboratoriniai instrumentai

TV įrangos garso sistema

Rentgeno įranga

Gamybos linijos valdymo įtaisas

CNC staklės

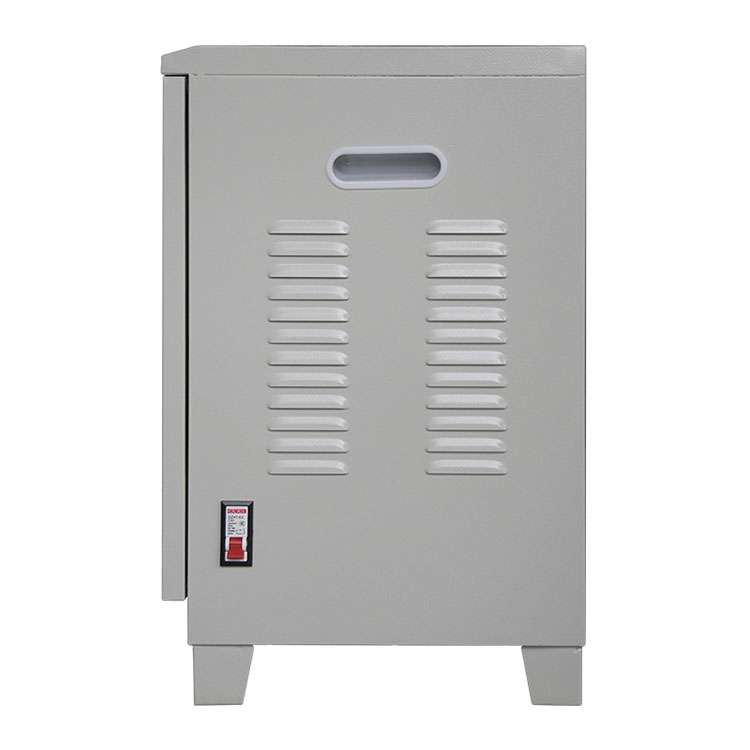

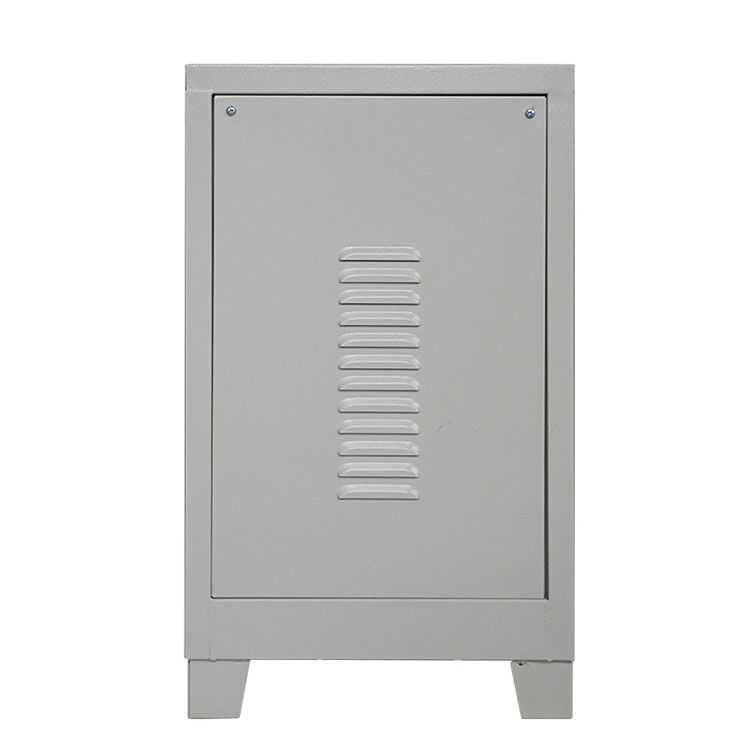

CPSY® 220 V įtampos stabilizatoriaus detalės

Palyginus su bendraamžiais, CPSY® 220 V įtampos stabilizatoriaus pranašumai, kaip nurodyta toliau:

TN serijos aukšto tikslumo visiškai automatinis „AC 220 V“ įtampos stabilizatorius naudoja didelio masto linijinę loginę integruotą grandinę, kad sudarytų valdymo sistemą, valdo servo variklį, kad būtų galima valdyti kontaktinės įtampos reguliatorių, kad būtų galima automatiškai sureguliuoti įtampą, ir nustato delsą, per didelę įtampą ir per didelę apsaugos funkcijas, kad užtikrintų saugų įtampos maitinimo šaltinį. Šis produktas turi didelio efektyvumo, mažų bangos formos iškraipymų, stabilios ir patikimos išėjimo įtampos, mažos energijos suvartojimo, nuolatinio veikimo ir visos funkcijos apsaugos pranašumus.

TN serijos trijų fazių padalijamas pritaikomas didelio tikslumo kintamosios srovės reguliuojamas maitinimo šaltinis yra suprojektuotas remiantis automatinio įtampos reguliavimo principu, paprastai naudojamu tarptautiniu mastu. Jis turi aukštos įtampos stabilizavimo tikslumą, mažus išėjimo bangos formos iškraipymus, mažą dydį, lengvą svorį ir mažą galios suvartojimą. Funkcijos, užtikrinančios stabilią ir patikimą elektros įrangos galios aplinką, kuriai reikalingas įtampos stabilizavimas.

Atsargumo priemonės

1. 220 V įtampos reguliatorius turėtų vengti stiprios vibracijos, kenksmingos dujų korozijos ir skysto srauto.

2. Norėdami gauti jungiamąjį įtampos reguliatoriaus laidą, prašome aprūpinti jungiamąja viela (vario šerdimi), turinčia pakankamą srovės talpą pagal vardinę galią (≤5a/mm

3. Įtampos reguliatoriaus viduje yra įžeminimo įtaisas, o su išorėje prijungta viela turėtų būti patikimai įžeminta. Įžeminimo viela neturi būti pašalinta savavališkai arba palikti nepagrįstai.

4. Jei išėjimo įtampa labai nukrypsta nuo vardinės vertės, patys sureguliuokite trimerio potenciometrą valdymo grandinės plokštėje. Pasukimas pagal laikrodžio rodyklę padidins išėjimo įtampą, o atvirkščiai sumažins išėjimo įtampą.

5. Laikykite mašinos vidų švarią. Dulkės trukdys pavarų sukimui ir paveiks normalų naudojimą. Jis turėtų būti pašalintas laiku, kad anglies šepetėlio ir ritės kontaktinis paviršius būtų švarus. Įsitikinkite, kad anglies šepetėlio spyruoklė turi pakankamą slėgį, kad būtų išvengta kontakto paviršiaus tarp anglies šepetėlio ir ritės.

220 V įtampos stabilizatorių pakavimo sąrašas:
