Modulinis UPS

CPSY® modulinis UPS

CPSY ® yra vienas iš 10 didžiausių modulinių UPS gamintojų Kinijoje. Turėdami didžiulę gamyklą, daugiau nei 200 darbuotojų ir daugiau nei 11 metų patirtį mokslinių tyrimų ir plėtros srityje, gamindami įvairius UPS pasauliniams klientams, matėme didžiulę mūsų klientų sėkmę rinkoje.

CPSY® CPY serijos 10-600K modulinis UPS yra tikra internetinė dvigubos konversijos, statinė, trijų fazių aukšto dažnio mikro modulinė UPS sistema. Naudojant IGBT energijos konvertavimo technologiją, ABM išmaniąją baterijų valdymo sistemą ir kitus pasaulius. Visas efektyvumas yra didesnis nei 94,5%. Galios koeficientas yra nuo 0,9 iki 1.

CPSY® modulinio UPS parametras (specifikacija)

CPSY® modulinio UPS funkcija ir taikymas

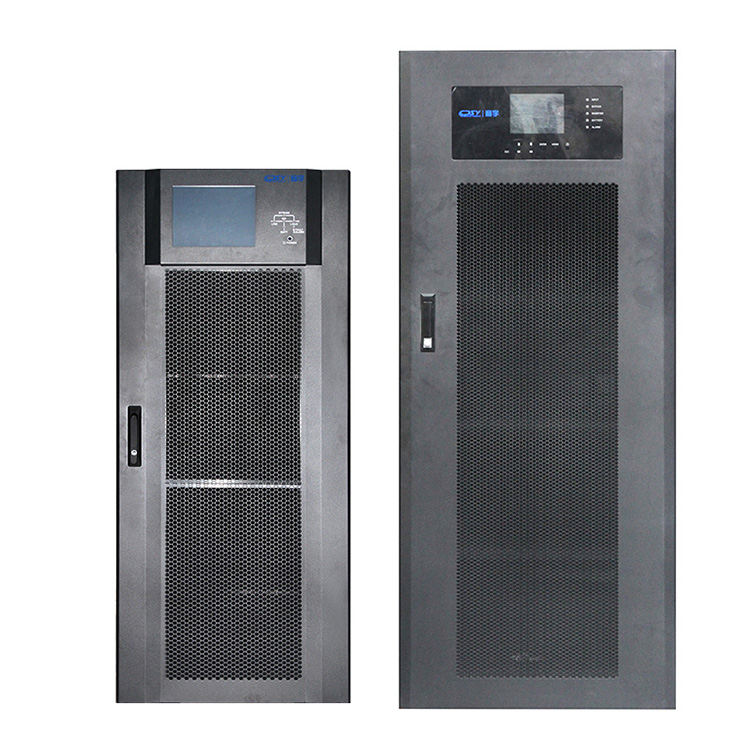

CPSY® modulinis UPS

Modelio Nr.: CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

UPS galios diapazonas: 10KVA ~ 600KVA

Funkcijos:

● Aukštas dažnis ir tikras dvigubas konvertavimas

● Nepriklausomo maitinimo modulio dvigubo DSP (skaitmeninio signalo procesoriaus) valdymo technologija

● Išėjimo galios koeficientas 0,9/1

● N+1 skaitmeninė lygiagreti technologija, itin maža cirkuliacinė srovė tarp modulių.

● UPS naudoja modulinę konstrukciją, greitojo keitimo funkciją, išmanųjį modulį ir sistemos apsaugos dizainą.

● Maitinimo modulis naudoja IGBT modulius, o ne atskirus komponentus.

● Didelis patikimumas, didelė galia, didelis energijos tankis ir didelis efektyvumas, iki daugiau nei 94,5 proc.

● Kiekvienas nepriklausomas modulis turi nepriklausomą valdiklį, kad būtų išvengta vieno taško gedimo rizikos.

● Nuo akumuliatoriaus nepriklausomas įkroviklis, pažangi išmani akumuliatoriaus valdymo sistema (ABM)

● Automatinis dažnio jutimas, 50/60Hz dažnio keitimas

● Akumuliatoriaus šalto užvedimo funkcija, pasirenkama ličio baterija

● Efektyvi programinės ir techninės įrangos apsauga

● Žemos įtampos įvesties tiesinis sumažinimas, sumažina akumuliatoriaus išsikrovimo laiką

● Mažo triukšmo sistemos dizainas, ventiliatoriaus greitis sumaniai keičiasi priklausomai nuo temperatūros, sumažina triukšmą ir pailgina tarnavimo laiką

● Galima nustatyti atidėtą paleidimą po maitinimo atkūrimo

● Didesnis veikimas aukštoje / žemoje temperatūroje

● Stiprus apkrovos pritaikymas tiesinėms ir netiesinėms apkrovoms, įėjimo srovė THDi＜4 %

● Patogi valdymo sąsaja, didelis LCD ekranas su didele raiška, turtinga informacija.

● Kelių platformų ryšys: RS232 (standartinė konfigūracija), USB / RS485 / SNMP / AS400 sausas kontaktas / SMS aliarmas / EPO funkcija (pasirinktinai)

Taikymas

Didelis ir vidutinis duomenų centras

Serverių kambariai telekomunikacijos

Grupės įmonės

IT įranga.

Išsami informacija apie CPSY® modulinį UPS

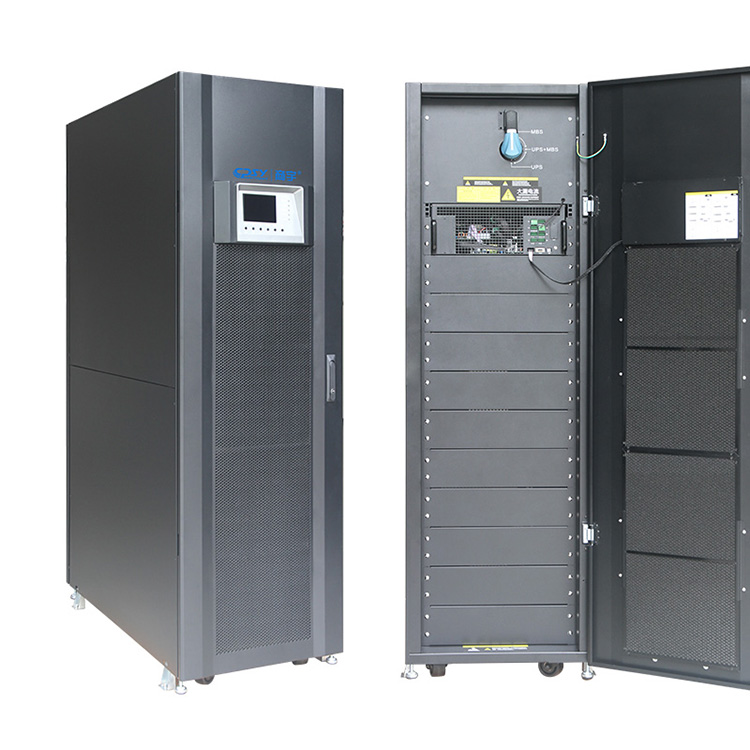

CPSY® karšto režimo keičiamas modulinis maitinimas, kad būtų apsaugotas maitinimas svarbiai infrastruktūrai, tokiai kaip duomenų centrai, vidutinė ir didelė tinklo įranga ir kt.

CPSY® CPY serijos internetinė modulinė UPS sistema yra neizoliuotas pramoninio lygio ekologiškas UPS, pritaikytas pažangiai modulinei galios apsaugos koncepcijai. UPS architektūra gali padidinti galią, kai auga paklausa arba reikia didesnio pasiekiamumo lygio.

Labai efektyvus modulinis UPS yra visiškai nominalios galios (kVA=kW) UPS, užtikrinantis maksimalų prieinamumą su savaime sinchronizuojamu maitinimo ir valdymo moduliu ir pasižymintis nepaprastai mažomis bendromis nuosavybės sąnaudomis (TCO). Be vertikalaus išplėtimo viename stove, abu siūlo lygiagretų išplėtimą iki 2 vienetų.

Kiekvienas UPS modulis turi visą autonominiam darbui reikalingą aparatinę ir programinę įrangą – lygintuvą, keitiklį, akumuliatoriaus keitiklį, statinį apėjimo jungiklį, atgalinio maitinimo apsaugą, valdymo logiką, ekraną ir stebėjimo ir valdymo imitacijos diagramą.

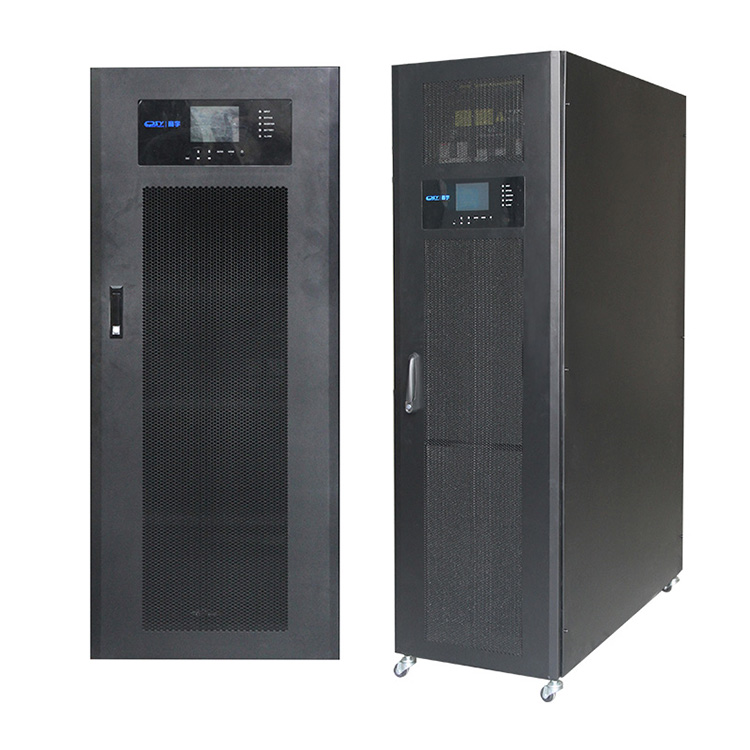

CPY serijos modulinis UPS

UPS sistema naudoja internetinę dvigubos konversijos topologiją, kad užtikrintų geriausią maitinimo kokybę, neatsižvelgiant į gaunamo maitinimo sąlygas. Ši topologija taip pat turi nulinį perdavimo laiką, užtikrinantį optimalų sistemos veikimą.

Palyginus su bendraamžiais, CPSY®Modular UPS pranašumai:

Modulinio UPS funkcijos ir privalumai

1. Didelis mastelio keitimas

DSP valdymas suteikia patobulintą didelio našumo sprendimą. Integruokite modulinį dizainą ir lygiagrečią technologiją, kad supaprastintumėte būsimą galios plėtrą.

2. N+1 arba N+X lygiagretus atleidimas, plėtra pagal poreikį, sutaupant pradines investicijas

UPS sumontuotų galios modulių skaičius gali būti pritaikytas pagal energijos poreikį, o tai neužima papildomo ploto ir taupo pradines investicijas. UPS lygiagretaus išplėtimo galimybė leidžia vartotojams pritaikyti savo maitinimo sistemą, prijungiant kelis UPS, kad būtų pasiekta didesnė talpa ir realizuotas N+X energijos perteklius, siekiant apsaugoti sistemą nuo maitinimo trūkumo.

3. Efektyvi dvigubo konvertavimo internetu technologija

CPY serijos modulinis UPS naudoja internetinę dvigubos konversijos technologiją, o jo našumas yra net 94,5 % esant 50 % apkrovai. Tai žymiai sumažina bendrąsias nuosavybės išlaidas (TCO).

4. Didelis patikimumas ir didelis efektyvumas

Modulinė konstrukcija pagerina techninę priežiūrą ir patikimumą. Hot-swap yra lengva įdiegti ir prižiūrėti, o vieno modulio gedimas neturės įtakos normaliam kitų modulių veikimui, užtikrinant nuolatinį pagrindinių apkrovų maitinimą.

Platus įvesties įtampos diapazonas užtikrina aukšto efektyvumo veikimą su 0,9/1 išėjimo galios koeficientu, kuris atitinka naujausių serverių reikalavimus ir optimizuoja kiekvieną IT investicijų centą.

5. Mažos bendros nuosavybės išlaidos (TCO)

CPY serijos moduliškumas apjungia naujoves, paprastumą ir mažas nuosavybės išlaidas, o modulinė konstrukcija sumažina MTTR (vidutinį remonto laiką). Šis gaminys skirtas naudoti maitinimo moduliuose, STS moduliuose ir baterijų moduliuose. Tai supaprastins priežiūrą ir keitimą bei sumažins MTTR (vidutinį remonto laiką).

6. Akumuliatoriaus šaltas paleidimas ir protingas akumuliatoriaus valdymas

Tai suteiks didžiulę vertę jūsų darbo eigai, teikdama galią pagal pareikalavimą.

Sistema sumaniai valdo visą įkrovimo ir iškrovimo procesą, efektyviai pagerindama akumuliatoriaus tarnavimo laiką

7. Energijos taupymas ir aplinkos apsauga

Internetinis ECO režimas veikia taupydamas energiją. Kai komunalinio maitinimo kokybė yra gera, UPS persijungs į ECO režimą, kad pagerintų sistemos efektyvumą. Kai kokybė nestabili, UPS persijungia į maitinimo režimą, kad užtikrintų geriausią maitinimo kokybę.

8. Lanksti akumuliatoriaus konfigūracija įvairioms reikmėms

Baterijų skaičius gali būti reguliuojamas lanksčiai. Jis prisitaikys prie įvairių energijos poreikių ir sumažins sistemos prastovos laiką. Kiekvienos eilutės įtampa gali būti nustatyta nuo 32 iki 40 elementų.

9. Įkrovimo srovė reguliuojama

Pateikite maksimalią 6A/8A/20A įkrovimo srovę kiekvienam maitinimo moduliui ir gali būti reguliuojama pagal poreikius.

10. LCD jutiklinis ekranas

Skystųjų kristalų jutiklinio ekrano dizainas turi patogią ir intuityvią sąsają, leidžiančią vartotojams stebėti maitinimo sistemą ir konfigūruoti nustatymus tiesiog palietus ekraną. 7.

11. Suderinamas generatorius

Elektros energijos tiekimo tęstinumą galima pasiekti naudojant generatorius elektros tiekimo nutraukimo metu. Kai UPS veikia generatoriaus maitinimu, UPS gali stabilizuoti nestabilią generatoriaus įtampą ir užtikrinti patikimą maitinimą.

12. Priežiūros aplinkkelio jungiklis

Operatoriai gali naudoti jungiklį, kad sklandžiai perjungtų į komunalinį maitinimą aplinkkelio režimu, kad galėtų greitai ir saugiai atlikti techninę priežiūrą neišjungdami maitinimo sistemos ir prijungtos įrangos.

13. Nuotolinio valdymo galimybė

Nuotolinio valdymo funkcija gali stebėti ir valdyti įrenginį per nuotolinio valdymo kortelę (SNMP kortelę ir kt.). Vartotojai taip pat gali atlikti administracines užduotis, pvz., suplanuotus išjungimus ir perkrovimus.

Daugialypės ryšio sąsajos, RS485, USB, SNMP, relinės kortelės ryšys, tinklo valdymui ir nuotoliniam stebėjimui

CPY serijos Modualr UPS akcentai trumpai

DPA su saugaus keitimo moduliais (SSM)

Dėl aukščiausios kokybės galios apsaugos

Mažos bendros nuosavybės išlaidos (TCO)

Išlaidų taupymas per visą gyvavimo ciklą

Lankstumas / mastelio keitimas

Lengvas energijos atnaujinimas, mokėkite augdami

Patobulintas aptarnavimas

Greitas gedimų atstatymas

Momentinis gedimų atpažinimas

Moduliniai papildymai Išorinės baterijos spintelės pajungimas

Paprastai perteklinėms kelių modulių sistemoms rekomenduojama aprūpinti kiekvieną UPS modulį su atskira baterija.

Norėdami užtikrinti personalo apsaugą montuojant UPS, pasirūpinkite, kad jungtys būtų atliekamos tokiomis sąlygomis:

UPS nėra tinklo įtampos

Visos apkrovos yra atjungtos

UPS ir išorinė baterija yra be įtampos

Norėdami patikrinti, ar visiškai išjungtas CPSY CPY serijos modulinis atnaujinimas, atlikite šiuos veiksmus:

1) Įsitikinkite, kad visi UPS tiekiantys saugikliai įvesties skirstomojoje plokštėje yra atidaryti ir į UPS nėra tiekiamas maitinimas.

2) Įsitikinkite, kad "MAINTENANCE BYPASS" atidarytas (padėtis "OFF")

3) Įsitikinkite, kad akumuliatoriaus saugikliai išorinėje akumuliatoriaus spintelėje ir UPS yra atidaryti.

4) Prijunkite įžeminimą (PE) tarp UPS ir išorinės akumuliatoriaus spintelės.

5) Prijunkite atitinkamus +/-, N gnybtus tarp UPS ir išorinės akumuliatoriaus spintelės pagal brėžinį.

Profilaktinės priežiūros programa

a) UPS modulių valymas, vizualinė apžiūra ir mechaninė apžiūra.

b) Sugedusių dalių keitimas arba prevencinis dalių, kurių eksploatavimo laikas yra nustatytas, keitimas.

c) Įrangos „atnaujinimas“ (techniniai patobulinimai po pristatymo).

d) Patikrinkite nuolatinės srovės įtampos ir keitiklio išėjimo įtampos ir dažnio kalibravimą.

e) Patikrinkite lygintuvo (-ių) ir keitiklio (-ių) elektroninio reguliavimo, valdymo ir aliarmo grandines.

f) Tiristorių, diodų, transformatorių, filtrų komponentų funkcinės patikros, pvz. užtikrinti, kad jie veiktų pagal nurodytus projektinius parametrus.

g) Bendras veikimo testas, įskaitant komunalinių paslaugų gedimo modeliavimą su apkrova ir be jos.

h) Akumuliatoriaus veikimo stebėjimas iškrovimo ir įkrovimo režimu, įskaitant bet kokius padidinto įkrovimo darbus.

Akumuliatoriaus priežiūrai

Rekomenduojame šį testą atlikti bent kas 3 mėnesius, ypač jei Akumuliatorius nėra pakankamai išsikrovęs normaliai veikiant.

Naudojamas išsikrovimo laikas turi būti bent pusė akumuliatoriaus veikimo laiko.

Atminkite, kad jei atlikote visą akumuliatoriaus testą, kad patikrintumėte visą akumuliatoriaus veikimo laiką, įkrovikliui reikia mažiausiai 8 valandų, kad akumuliatorius būtų įkrautas iki 90% jo talpos.

Kai UPS sistema ilgai išjungiama, siekiant užtikrinti, kad baterija būtų visiškai įkrauta, UPS sistema turi veikti mažiausiai 12 valandų kas 3 mėnesius. Jei ne, baterija gali būti visam laikui
