Kodėl duomenų centrui rinktis tikslų energijos paskirstymą?

Duomenų centre gali būti sveikas UPS, geri stovo PDU ir nėra aktyvių pavojaus signalų – tada atraskite stipriai apkrautą šakos grandinę plėtimosi metu, pertraukiklio išjungimą po priežiūros pakeitimo arba energijos vartojimo problemą, kurios niekas negali priskirti spintelei. Silpnoji vieta dažnai yra ne generavimas ar atsarginė galia. Tai paskirstymo sluoksnis tarp šaltinio ir IT stelažų.

Trumpas atsakymas: pasirinkiteTikslus energijos paskirstymaskai reikia matyti, įjungti ir valdyti maitinimą spintelės ir atšakos grandinės lygiu, o ne traktuoti paskirstymą kaip pasyvią elektros skydelį. Toks matomumas padeda operatoriams anksčiau nustatyti apkrovos disbalansą, planuoti turimą pajėgumą turint geresnių įrodymų ir išskirti gedimus, nespėliojant, kurioms pasroviui skirtoms grandinėms tai turi įtakos.

Pasirinkite tikslų paskirstymą, kai spintelė – ne tik stelažas – turi kelti apkrovos riziką ir sunaudoti energiją

Įprasta skirstomoji spinta tiekia elektrą. Išmanioji elektros paskirstymo spinta taip pat praneša, kas su ja vyksta. Šis skirtumas yra svarbus, kai serverio patalpoje yra pakankamai grandinių, spintelių, nuomininkų arba keičiasi darbo krūviai, todėl skaičiuoklės ir retkarčiais skaitiklio rodmenys nebepasakos visos istorijos.

Tikslios paskirstymo spintos stebi stebėjimą toje vietoje, kur šaltinis yra padalintas į išeinančias grandines. Srovę, įtampą, galią, energiją, pertraukiklio būseną ir aliarmo sąlygas galima rinkti spintoje ir, jei sukonfigūruota, pagal šaką. Užuot sužinoję apie perkrautą grandinę atsidarius pertraukikliui, jūsų komanda gali nustatyti veikimo slenksčius ir ištirti didėjančią apkrovą, kol ji neįvyksta.

Nauda yra ne tik daugiau duomenų. Tai naudinga atskaitomybė. Spintelės lygio energijos stebėjimas gali padėti atskirti apkrautą spintelę nuo tokios, kuri atrodo pakrauta tik dėl plataus kambario lygio rodmens. Filialo lygio informacija taip pat daro disciplinuotas diskusijas apie pajėgumus: operacijos gali peržiūrėti tikrąją grandinės elgseną prieš patvirtindamos naują stovą, o ne pasikliauti vardinės lentelės prielaidomis.

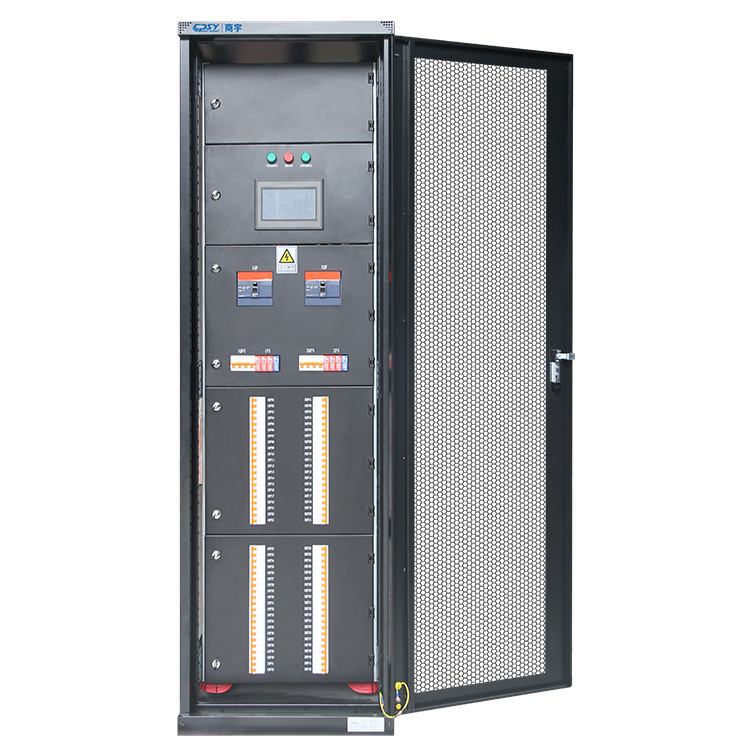

CPSY pozicionuoja savotikslios elektros paskirstymo spintoskaip duomenų centrų ir kompiuterių kambarių terminalų paskirstymo įranga. Nurodytos konfigūracijos apima konfigūruojamas šakų grandines, šakų stebėjimą, aliarmus, 7 colių jutiklinį ekraną HMI ir „Modbus“ ryšį. Tos funkcijos naudingos tik tuo atveju, jei jos yra tinkamai pavestos ir kas nors peržiūrėtos. Jutiklinis ekranas nepakeičia signalizacijos nuosavybės teisės, pradinių matavimų ar pakeitimų valdymo proceso.

Kaip išmanusis filialų stebėjimas palaiko greitesnes, geriau informuotas maitinimo operacijas

Filialų stebėjimas veikia, nes susiaurina paieškos sritį. Šaltinio lygio matuoklis gali patvirtinti, kad UPS išvestis arba spinta turi daugiau apkrovos, nei tikėtasi. Jis nebūtinai gali parodyti, kuri išėjimo grandinė pasikeitė, ar vienoje fazėje teka neproporcinga srovė, ar konkreti atšaka artėja prie savo veikimo ribos. Kiekvienos šakos duomenys suteikia operatoriui praktinę vietą pradėti.

Tai svarbu per tris bendrus renginius. Pirma, pajėgumų užklausa: patalpų komanda gali peržiūrėti numatytą spintą ir jos turimas grandines prieš patvirtindama įrangą. Antra, pertraukiklio pavojaus signalas: darbuotojai gali atpažinti paveiktą šaką ir jai priskirtas apkrovas neatidarę veikiančios spintelės tiesiog ištirti. Trečia, efektyvumo apžvalga: energijos duomenis galima palyginti pagal spintas, zonas ar klientų paskirstymus, kai tai palaiko matavimo planas.

Nuotolinis ryšys yra veiklos vertės dalis. „Modbus“ gali perkelti pasirinktą korpuso informaciją į pastato valdymo sistemą, DCIM platformą arba vietos stebėjimo sistemą, jei integratorius susieja registrus, nuosekliai įvardija taškus ir tikrina aliarmo elgesį. Spintelės HMI yra vertinga įranga, tačiau to neužtenka šviesų išjungimo įrenginiui. Ir atvirkščiai, centrinis stebėjimas nėra priežastis praleisti vietinės indikacijos; Technikai, dirbantys priešais kabinetą, turi turėti aiškų statusą atliekant techninę priežiūrą.

Yra riba. Elektros stebėjimas praneša apie elektros būklę, o ne apie serverio programos būklę. Jis taip pat negali kompensuoti neteisingų grandinių etikečių, nedokumentuotų judesių ar prastai suprojektuotos topologijos. Geri duomenys greitai tampa klaidinantys, jei neteisingas sudarytas tvarkaraštis.

Kur tikslus energijos paskirstymas suteikia didžiausią eksploatacinę vertę

Didžiausia grąža yra tada, kai dažnai keičiasi galia, prastovos kainuoja tikrai arba komanda turi ginti sprendimus dėl pajėgumų daugiau nei vienai suinteresuotajai šaliai. Finansų, telekomunikacijų, įmonių ir vyriausybinių kompiuterių kambariai atitinka šį modelį, todėl jie yra įprasti šios įrangos klasės pritaikymai.

DI augimas ir didelio tankio IT apkrovos daro filialo lygio matomumą planavimo reikalavimu

AI ir kiti daug skaičiavimų reikalaujantys diegimai gali pakeisti patalpos apkrovos profilį greičiau nei tradicinės įmonės IT. Nauji didelio tankio stelažai gali būti suskirstyti į grupes, o praktinis apribojimas dažnai yra konkretus paskirstymo kelias, o ne visa komunalinė paslauga. Spintelių ir filialų rodmenys padeda atskleisti, kur jau sutelkta galia, o kur nauja įranga sukurtų nevienodą naštą.

Tai nėra argumentas, kad kiekvienam kambariui reikia tos pačios architektūros. Kad būtų galima priimti papildomą apkrovą, kai kuriuos įrenginius reikės pakeisti prieš srovę, daugiau spintelių arba peržiūrėti stelažų išdėstymą. Tikslus stebėjimas leidžia greičiau pamatyti šį sprendimą. Tai nesukuria galios, kurios niekada nebuvo numatyta elektros projekte.

UPS palaikomoms serverių patalpoms reikalingas aiškus, stebimas paskirstymo sluoksnis tarp šaltinio ir stovo

UPS apsaugo kritinį šaltinio kelią, tačiau operatoriai vis tiek turi suprasti, kaip ta apsaugota išvestis yra padalinta. Stebima spintelė tarp UPS ir stovo sluoksnio padeda prijungti šaltinio pajėgumą su faktiniu tolesniu suvartojimu. Atliekant techninės priežiūros apėjimo planą arba peržiūrint gedimus, šį ryšį daug lengviau dokumentuoti, kai grandinės, spintelių apkrovos ir aliarmai matomi viename paskirstymo sluoksnyje.

CPSY pateikia 20–300 kVA talpos parinktis savo tikslių paskirstymo spintų kategorijai, taip pat daugybę vardinės įtampos ir įvesties srovės parinkčių. Šiuos diapazonus turėtumėte laikyti atskaitos tašku, o ne pasirinkimo nuoroda. Tinkamą konfigūraciją lemia reikiama sistema prieš srovę, galima gedimo srovė, pasroviui skirtas apkrovos planas ir vietiniai elektros reikalavimai.

Tiksli elektros paskirstymo spinta, palyginti su stovo PDU, palyginti su įprastine skydo plokšte

Šie produktai dažnai laikomi pakaitalais. Jų nėra. Kiekvienas iš jų aptarnauja skirtingą maitinimo grandinės tašką, o gerai suprojektuotas duomenų centras gali naudoti visus tris.

Ką gali stebėti stovo PDU ir ko jis negali pakeisti spintelės lygiu

Stovo PDU yra arti IT įrangos ir, atsižvelgiant į jo konstrukciją, gali teikti stovo, lizdo ar išėjimo grupės matavimus ir perjungimus. Tai naudinga nustatant suvartojimą įrenginio lygiu ir kontroliuojant talpyklas. Jis negali pakeisti spintelės lygio išeinančio tiektuvo ir atšakos grandinės sąlygų keliose stovuose. Jis taip pat neteikia tos pačios paskirstymo funkcijos, pertraukiklio išdėstymo ar fizinės sąsajos su pirminiu šaltiniu.

Jei kyla klausimas „Kuris serveris naudoja energiją? stovo PDU gali būti geresnė priemonė. Jei kyla klausimas: „Kokia spintos šaka artėja prie ribos, o kokia stovų grupė yra pasroviui? tiksli paskirstymo spinta yra tinkamesnis sluoksnis.

Kai įprasta skydinė skydas suteikia paskirstymą, bet nepakankamai matomas

Įprasta skydinė plokštė gali būti tinkamas pasirinkimas stabilioms, mažesnio sudėtingumo patalpoms, kuriose pagrindinis reikalavimas yra vietinis elektros paskirstymas, o stebėjimas nėra būtinas. Pasidaro sunkiau apsiginti kritinėje patalpoje, kai operatoriams reikia atšakų signalizacijos, energijos ataskaitų, nuotolinės būsenos ar valdomos sąsajos pajėgumų valdymui.

Išlaidų kompromisas yra tikras. Išmaniosios spintos papildo skaitiklius, ryšių aparatinę įrangą, konfigūravimo darbus ir paleidimo reikalavimus. Šių funkcijų pirkimas mažam statiniam kambariui, kuris niekada nebus stebimas, yra švaistoma. Pagrindinio skydo pirkimas besikeičiančiai kritinei aplinkai vėliau gali kainuoti brangiau, ypač jei modifikuojant reikia prastovos arba pakeisti spintelę.

Suderinkite šynų architektūrą, išeinančias grandines, stebėjimo sąsajas ir diegimo sąlygas su projektu

Pradėkite nuo vienos eilutės diagramos, o ne nuo kabineto brošiūros. Patvirtinkite šaltinio išdėstymą, įtampą, įžeminimo metodą, gedimo reikalavimus ir numatomą tolesnių apkrovų kritiškumą. JAV projektuose 208 V paskirstymas yra įprastas daugelyje IT aplinkų, tačiau turite atitikti tikrąją svetainės architektūrą ir įrangos įvestis, o ne pasirinkti pagal rinkos įpročius.

Šynų architektūra keičia diskusiją apie atsparumą ir priežiūrą. Šioje produktų kategorijoje CPSY siūlo vienos arba dviejų šynų parinktis. Dviejų šynų išdėstymas gali palaikyti konstrukciją, kuriai reikalingi atskiri tiekimo keliai, tačiau ji nėra automatiškai perteklinė. Tikrasis perteklius priklauso nuo visos sistemos: nepriklausomų šaltinių, jei reikia, perdavimo strategijos, pasroviui skirtos įrangos su atitinkamais dviejų laidų išdėstymais ir disciplinuoto grandinės paskyrimo.

Nurodykite išeinančias grandines iš stovo ir apkrovos plano. Paklauskite, kokių grandinių reikia dabar, kurios pozicijos rezervuotos, kaip nustatomi pertraukikliai ir koks stebėjimo detalumas. Pirmą dieną nepildykite visų galimų būdų vien todėl, kad spintelėje yra vietos. Fizinė laisvoji talpa, atsarginė elektros talpa ir stebima atsarginė talpa nėra tas pats dalykas.

Integracija nusipelno vienodo dėmesio. Apibrėžkite, kurios reikšmės turi pasiekti stebėjimo platformą, kam priklauso aliarmo slenksčiai, kas nutinka nutrūkus ryšiui ir kaip etiketės atitiks DCIM arba BMS taškų pavadinimus. Peržiūrėkite gaubto matmenis, prieigos tarpus, kabelio įvedimo kryptį, šilumos sąlygas ir techninės priežiūros prieigą, kol spinta pasiekia vietą. Pajėgi spintelė vis tiek gali tapti netinkama instaliacija, jei galinio galinės dalies plotą užblokuoja siena arba kabelių lovelis.

Projektams, kuriems reikalingas konfigūruojamas platinimas ir stebėjimas, peržiūrėkite turimusduomenų centro maitinimo paskirstymo spintos parinktyssu elektros inžinieriumi ir paleidimo komanda – ne tik pirkimų komanda.

Duomenų centro paskirstymo spintos kontrolinis sąrašas: elektros, integracijos, gaubto ir atitikties klausimai, kuriuos reikia patikrinti

• Elektra:Ar spinta atitinka vietos įtampą, šaltinio talpą, įžeminimo metodą, gedimo reikalavimą ir planuojamą išeinančių grandinių skaičių? Ar išjungiklių vertės ir grandinių priskyrimai yra dokumentuoti?
• Architektūra:Ar viena arba dviguba šyna tinka tikrajai vienos linijos schemai? Jei tvirtinamas atsparumas, ar buvo peržiūrėtas visas kelias iki stovo, o ne tik spinta?
• Stebėjimas:Kokie spintos ir šakos išmatavimai reikalingi? Ar aliarmai, įvykių įrašai, vietinė HMI prieiga ir „Modbus“ taškai nustatyti prieš pradedant eksploatuoti?
• Integracija:Ar BMS, DCIM ar svetainės stebėjimo platforma gaus naudingų, pavadintų taškų, o ne tik bendrą ryšio ryšį? Kas tikrina ryšio nutrūkimo signalus?
• Montavimas:Ar matmenys, svoris, grindų apkrova, priekinė ir galinė prieiga, kabelio įvadas, aplinkos sąlygos ir techninės priežiūros atstumai patvirtinami atsižvelgiant į patalpos išplanavimą?
• Atitiktis:Kokių sąrašų, sertifikatų ir vietinio kodo patvirtinimų reikalauja jurisdikciją turinti institucija ir projekto specifikacija? Nemanykite, kad gamintojo nurodytas sertifikatas galioja kiekvienai sukonfigūruotai spintelei. Patikrinkite tikslaus įrenginio dokumentus.
• Palaikymas ir įrašai:Ar gausite vienos eilutės schemą, grandinės tvarkaraštį, nustatymų įrašą, ryšių žemėlapį ir paruoštas etiketes? Šie dokumentai nustato, ar tikslus energijos paskirstymas išlieka naudingas, kai išvyksta eksploatavimo grupė.

A atšaka stebima elektros paskirstymo spintaužsitarnauja savo vietą, kai komanda naudos tuos atsakymus įrenginiui valdyti su mažiau prielaidų.
