Integruota lauko spinta

„Shangyu CPSY®“ sujungia esamų brandžių taikomųjų produktų ir pardavimo produktų diegimo, derinimo, priežiūros ir valdymo diegimo patirtį, kad būtų pritaikyta išmanioji lauko integruota spintelė specialiai svarbioms lauko tinklo sistemoms. Lauko integruotos spintos giliai integruoja duomenų centrų infrastruktūros produktus, įskaitant kelis posistemius, tokius kaip UPS, energijos paskirstymas, šaldymas, spintos, priešgaisrinė apsauga ir kt., ir užtikrina bendrą visų sistemų valdymą naudojant stebėjimo sistemą, supaprastinant projektavimo ir konstravimo procesą. Jis naudoja karštai cinkuotą lakštą, kurio storis didesnis nei 1,5 mm, kurį sudaro išorinė dėžutė, vidinis metalinis ruošinys ir priedų rinkinys. Jis daugiausia naudojamas DSLAM judėjimo žemyn taškams, belaidžio ryšio bazinėms stotims, elektros paskirstymui, miesto transportui, naujos kartos 5G ryšio sistemoms ir tinklams. Visapusiška verslo prieiga, perdavimo perjungimo stotis, avarinio ryšio perdavimas ir kt., Prisitaikykite prie įvairių lauko scenų, tokių kaip stogai, gatvės, kalnuotos vietovės, palei geležinkelius ir aukštos bei žemos temperatūros aplinka, tenkinant klientų poreikius taupyti energiją ir sumažinti išmetamų teršalų kiekį, greitas diegimas ir daugelio scenarijų prisitaikymo poreikiai.

CPSY® lauko integruota spinta

Išsivysčius daugybei naujų ryšio vartotojų, nuolat gerinant mobiliojo ryšio pralaidumą ir diegiant ryšio paslaugoms, ryšių tinklų kūrimo poreikis ir toliau išliks. Lauko integruotos spintos yra pagrindinės komunikacijos vietos įrangos integravimas ir miniatiūrizavimas, pagalbinių komponentų moduliavimas ir energijos taupymo ir emisijos mažinimo pramonės plėtros tendencija sumažina klientų svetainių spaudimą gauti informaciją ir yra suprojektuotos taip, kad atitiktų klientų poreikius lanksčiai plėstis. ir greitas išdėstymas. Lauko integruota spinta pasižymi labai geromis šilumos izoliacijos savybėmis ir yra naudojama ryšių sistemose, tiesiogiai A spintoje, kuri užtikrina mechaninę ir aplinkos apsaugą vidinės komunikacijos įrangai esant lauko klimato sąlygoms. Jis pasižymi tuo, kad gaminamas gamykloje, jį lengva transportuoti ir montuoti vietoje, o įgaliotas personalas gali patekti ir dirbti. Tai spinta, galinti integruoti pagrindinę įrangą, sistemos maitinimo šaltinį, ryšių nuolatinės srovės paskirstymą, aplinkos stebėjimą, aušinimo įrangą, baterijas ir žaibosaugos įžeminimą bei integruotą spintą, užtikrinančią lauko darbo aplinką ir bazinės stoties saugos valdymą.

Shangyu CPSY® lauko integruota spinta sudaryta iš išorinės dėžutės, vidinių lakštinio metalo dalių, pramoninio oro kondicionieriaus, maitinimo paskirstymo bloko, perjungimo maitinimo šaltinio, UPS, atsarginės baterijos ir kitų priedų. Jame naudojama metalinė kolonos rėmo sumuštinė konstrukcija, o bendra medžiaga yra šaltai valcuota / padengta cinko / nerūdijančio plieno plokštė + EPS / PU daugiasluoksnė plokštė arba skirtingo storio PEF izoliacinė medvilnė. Jis pagamintas iš aukštos kokybės šalto valcavimo plieno plokštės arba nerūdijančio plieno. Pagrindas pagamintas iš plieninės kompozitinės konstrukcijos arba karštai cinkuotos plokštės, kurios storis ne mažesnis kaip 1,5 mm. Paviršius pagamintas iš antistatinio purškimo plastiko apdorojimo proceso. Jis turi gerą atsparumą smūgiams, apsaugos nuo vagystės veikimą ir senėjimą bei išlaikė nacionalinį atsparumo dulkėms ir vandeniui klasę IP56. Spintelės durys turi įterptą konstrukciją su sandariu durų tarpu. Durų atidarymo kampas >110°. Spintelės duryse yra ribinė konstrukcija. Durų ribojimo įtaisas turi ribojimo funkciją, kai durys yra „atviros“. Durų spyna turi trijų taškų traukimo strypo ir užrakto konstrukciją, kuri yra tvirtos konstrukcijos ir tvirta nuo vagystės. Spintelės vidus pagal funkciją yra padalintas į įrangos skyrių ir akumuliatoriaus skyrių. Lauko integruotos spintos apima: 1. Ryšių bazinių stočių lauko integruotas spintas (įrangos spintos, maitinimo spintos, baterijų spintos, maitinimo spintos, kompleksinės spintos); 2. Radijo ir televizijos lauko integruotos OLT spintos, maitinimo ir elektros lauko spintos, lauko plačiajuosčio ryšio prieigos spintos, lauko tinklo spintos, lauko pastovios temperatūros spintos, lauko lietaus spintos, lauko mažos stebėjimo stočių spintos, lauko vaizdo stebėjimo apsaugos spintos.

Pagrindiniai techninės veiklos rodikliai

1. Naudojimo sąlygos: aplinkos temperatūra -40℃~+60℃. Jei temperatūra per aukšta, rekomenduojama pasidėti apsauginį dangtelį nuo saulės; aplinkos drėgmė ≤95﹪ (esant +40 ℃); atmosferos slėgis 70kPa~106kPa;

2. Spintelė turi sumuštinių struktūrą, kuri skirstoma į du tipus: 1. Dvisluoksnė skarda + PEF izoliacinė medvilnė; 2. Lakštinio metalo rėmas + 45 mm storio EPS/PU daugiasluoksnė plokštė.

3. Korpuso medžiaga: 1,5 mm storio šalto valcavimo plieno plokštė / cinkuota plokštė / aliuminio plokštė / nerūdijančio plieno plokštė + 10-40 mm storio PEF izoliacinė medvilnė / 45 mm storio EPS spalvoto plieno daugiasluoksnė plokštė, U-stulpelis 2 mm, laikantis rėmas 1,5 mm, apdaila ir dulkėms atsparios dalys 1,2 mm; paviršiaus apdorojimas: riebalų šalinimas, rūdžių šalinimas ir ėsdinimas, antikorozinis fosfatavimas (arba cinkavimas), plastiko purškimas

4. Spintelės sudėtis: spintelė + spintelės durys + pagrindas + viršutinis dangtis + stovas + spintelės užraktas, fotovoltinė + energijos kaupimas + nuolatinės srovės įkrovimo krūva (pasirinktinai)

5. Spintelės tipas: 1/2/3 vieneto, viena kabina, priekinės vienos durys arba priekinės ir galinės durys (pasirinktinai)

6. Durys ir durų užraktas: spintelės durys turi įmontuotą konstrukciją su sandariu durų tarpu; durų atidarymo kampas >110°, o ribinė konstrukcija pasižymi stipriomis apsaugos nuo vagystės savybėmis; durų spyna turi trijų taškų struktūrą, sudarytą iš traukimo strypo ir fiksavimo detalės bei pakabinamos spynos arba elektroninės užrakto (pasirinktinai)

7. Mechaninis stiprumas: spintelė gali atlaikyti ≥ 600 kg apkrovą, kiekvienas paviršius gali atlaikyti > 980 N vertikalų slėgį, o išorinis galas gali atlaikyti > 200 N vertikalų slėgį atidarius duris.

8. Varinės šerdies skerspjūvio plotas įžeminimo laide turi būti >16-50㎟, o aptikimo varža – <0,1Q

9. Kabelio įvedimo būdas: apatinis įėjimas ir išėjimas. Kintamosios srovės linijos, nuolatinės srovės linijos, signalo linijos ir įžeminimo laidai turi būti nutiesti atskirai ir surišti atskirai;

10. Įrangos montavimo būdas: Įrangos spintoje sumontuotas 19/21 colio reguliuojamas standartinis stovas.

11. Aušinimo būdas: šilumos mainai arba oro kondicionavimas (AC1500W), ventiliatorius + kondicionierius

12. Individualizuotos paslaugos: dydžio pritaikymas, vidinės struktūros pritaikymas, spintelės spalvų pritaikymas, numatytoji RAL7035 tarptautinė pilka, profesionalus lauko miltelių purškimas

13. Montavimo būdas: viduje arba lauke, spintelės pagrindo storis ≥2,0 mm karštai cinkuotos plieno plokštės, spintelės pagrindo aukštis ≥200 mm, aplink pagrindą sumontuotos pertvaros, kad būtų išvengta gyvūnų pažeidimų

13. Pagrindinės grandinės tipas: trifazis tiltas, dvigubas anti-star; lygintuvo komponentai: tiristorius, diodas, srovės netolygus komponentų koeficientas ant tos pačios rankos: <0,15

15. Impulsų skaičius vienoje spintoje: 6, 12, 24 impulsai (kelios lygintuvo spintos kartu su lygintuvo transformatoriaus faziniu poslinkiu gali sudaryti ekvivalentiškus 36, 48, 60, 72 impulsus)

16. Atsparumo įtampa: Atsparumo įtampa tarp įžeminimo įrenginio ir metalinio dėžutės ruošinio yra ne mažesnė kaip 3000V (DC)/1min;

17. Temperatūros valdymo sistema: spintos įranga dirbdama išskirs daug šilumos, todėl temperatūra spintos viduje pakils, sumažės elektroninių komponentų tarnavimo laikas ir net prastovos. Todėl norint užtikrinti normalų ryšio įrangos veikimą ir tuo pačiu pagerinti elektroninės įrangos tarnavimo laiką bei patikimumą, temperatūrai spintoje valdyti turi būti naudojama temperatūros reguliavimo įranga.

18. Izoliacijos varža: Izoliacijos varža tarp įžeminimo įrenginio ir auksinio dėžutės ruošinio yra ne mažesnė kaip 2X104M /500V (DC);

19. Kompresoriaus oro kondicionierius: DC 300W-1500W oro kondicionierius (pasirinktinai)

20. Šilumos izoliacijos sluoksnio storis: 50mm, geros šilumos izoliacijos charakteristikos, šilumos laidumas <0,472/(m2.k); spintos apsaugos lygis: IP56;

21. Visos laidžios šynų užlaidos yra frezuotos, šiurkštumas geresnis nei Ral.6, lygumas didesnis nei 25μm, maža kontaktinė varža ir maži galios nuostoliai.

22. Integruota spinta sujungia šaldymo sistemą, kabineto sistemą, elektros paskirstymo sistemą, nepertraukiamo maitinimo šaltinį, dinaminės aplinkos stebėjimo sistemą, kompiuterių kambariui reikalingą laidų sistemą. Jis yra iš anksto nustatytas pramonės ir transliavimo, ir gali būti greitai sukurtas vietoje, kad atitiktų greito duomenų centro paslaugų paleidimo poreikius.

CPSY® lauko integruotos spintelės parametras (specifikacija)

CPSY® lauko integruotos spintelės funkcija ir taikymas

Funkcijos:

1. Gali nuotoliniu būdu įgalioti atrakinimo įgaliojimus, nuotoliniu būdu stebėti ir įrašyti durų užrakto būseną, durų spynos atidarymo ir uždarymo laiką bei atrakinimo informaciją.

2. Spintelė priima suvirinimo, surinkimo ir surinkimo būdus. Konstrukcija yra tvirtai suvirinta ir turi gerą laikomąją galią. Jis tinka montuoti įvairiais scenarijais kalnų viršūnėse ir stoguose. Jis yra keičiamas ir gali būti prijungtas prie trečiųjų šalių platformų.

3. Naudokite visą CNC apdorojimą, kad suformuotumėte aliuminio lydinio arba nerūdijančio plieno spintelę, kad būtų veiksmingai išvengta vietinio spintos perkaitimo; visa spinta apipurkšta plastiku arba nudažyta, kad būtų išvengta rūdžių, korozijos, dulkių, saulės ir lietaus.

4. Integruotas dizainas, greitas diegimas, prijungimas ir paleidimas, didelė integracija, mažas plotas, trumpas statybos laikotarpis, vietos taupymas, lengvas išplėtimas ir perkėlimas, mažos statybos sąnaudos ir mažas energijos suvartojimas

5. Modulinis energijos paskirstymo, maitinimo, šaldymo ir kt. dizainas, konfigūracija pagal poreikį, didelis patikimumas, nereikalaujantis priežiūros, paleidimas ir sustabdymas vienu spustelėjimu, greitas surinkimas, kelių scenarijų derinimas; pritaikomas įvairiems maitinimo sistemų deriniams, todėl atnaujinimas yra lengvesnis

6. Visiškai sandarus dizainas, aplinkai nekenksmingas, šilumą izoliuojantis ir taupantis energiją, puikus našumas, izoliacija ir antistatinis, atsparus dulkėms ir antikorozinis, pagerinantis saugumą ir prailginantis lygintuvo įrangos tarnavimo laiką.

7. Didelio našumo šilumos išsklaidymo sprendimas, prie durų montuojami/šoniniai pramoniniai oro kondicionieriai, pramoninio lygio vėdinimo įranga, oro aušinimo ir izoliacinio sluoksnio dizainas, stabilus ir patikimas, ilgaamžis, žemesnė temperatūra ir pastovi temperatūra bei drėgmė kabinetas

8. Apsaugos nuo vagystės lauko spintos durų spyna, IP56 aukštas apsaugos lygis, puikiai atlaiko atšiaurią lauko aplinką ir įvairaus pobūdžio orus.

7. Pilnos apsaugos priemonės, oro temperatūros, drėgmės, vandens temperatūros, vandens slėgio, vandens srauto, vandens nutekėjimo, oro tūrio, komponentų temperatūros ir kt stebėjimas realiu laiku spintelėje, nereikia tikrinti aikštelės.

9. Apsaugos nuo vagystės išmanioji durų spyna, fotoaparato fiksavimas; viršus palenktas žemyn, kad nelytų, o dulkėms atsparus tinklelis prie kabelio įvado apsaugo nuo vabzdžių ir dulkių, yra lengvai valomas ir taisomas, atsparus korozijai.

10. Stabilus ir patikimas dinaminės aplinkos stebėjimas, visapusis pavojaus signalo aptikimas, aliarmo informacijos teikimas realiu laiku; gali realizuoti ir įkelti pavojaus signalus, pvz., elektros energijos tiekimo nutraukimą, maitinimo sutrikimą, prieigos kontrolę, temperatūrą, drėgmę, dūmus, panardinimą į vandenį, akumuliatoriaus įtampą ir kt. (neprivaloma).

11. Taikant aukščiausio lygio dizainą, pavienių spintelių ir jungiamųjų spintelių struktūra yra tokia pati, su rezervuotomis montavimo sąsajomis. Prireikus oro kondicionierius galima padidinti arba sumažinti. Gaminys lengvai plečiasi, atlaiko slėgį ir deformaciją; komponentų presavimo jungtis yra subalansuota fiksuotos jėgos konstrukcija ir dviguba izoliacija;

12. Pažangus derinimas vienu spustelėjimu, efektyvus veikimas, aprūpintas didelio efektyvumo ištaisymo moduliu, temperatūros valdymo projektavimu ir vietos lygio energijos vartojimo efektyvumo analize ir valdymu, todėl veikimas tampa efektyvesnis.

13. Priimkite pritaikymą, derinkite įvairias skirtingų projektų charakteristikas ir naudokite aplinkas, kad pritaikytumėte savo poreikius, labiau atitiktų vietos poreikius ir laiku bei efektyviai pasiektumėte klientų pasitenkinimą.

14. Spintelė yra didelės talpos, kelių durų konstrukcija, lanksti vidinė montavimo erdvė ir išvaizdos dizainas, lengvas montavimas ir priežiūra, o artimojo galo stebėjimas ir atsakas spintelėje yra savalaikis, tikslesnis ir efektyvesnis;

15. Standartiškai komplektuojamas su 6 kategorijos sąsajomis, palaikančiomis įvairius periferinius įrenginius; rezervuota išorinė avarinio maitinimo sąsaja, o dingus elektrai vidinius įrenginius gali maitinti išorinė maitinimo sistema.

16. Naudokite antipirenus kabelius, pasirenkamą kintamosios srovės paskirstymo arba nuolatinės srovės maitinimo paskirstymo bloką (DC-48V šviestuvus); pasirenkama ličio baterija / švino rūgšties baterija kaip atsarginis maitinimo šaltinis (pasirinktinai)

17. Integruota elektros instaliacija ir kintamosios srovės/nuolatinės srovės elektros paskirstymo sistema, pagrįstas išdėstymu, lanksčiais laidų sujungimo būdais, lengvai valdomas ir prižiūrimas kabelių įvedimo, tvirtinimo ir įžeminimo, pvz., kabelių lovelių ir kabelių valdymo stelažų.

18. Spintelės kabelio įvedimo būdas yra iš apačios. Maitinimo kabelis, signalo kabelis ir optinis kabelis turi atskiras kabelio įvesties angas ir netrukdys vienas kitam.

19. Pagrindinė įranga, temperatūros reguliavimo įranga ir laidų moduliai spintoje yra suprojektuoti atskiruose skyriuose, kad būtų lengviau atlikti rūšiuotą priežiūrą ateityje.

20. Didelio efektyvumo lauko maitinimo sprendimas, paprastas vietos nustatymas, kompaktiška sistemos struktūra, spintelė palaiko greitą surinkimą, palaiko daugybę energijos įvesties ir išvesties, todėl vietos pasirinkimas ir statyba yra paprastesnė.

21. Išmanieji pavojaus signalai, įslaptintos laiko ir regioninės ataskaitos gali rinkti kelių tipų informaciją ir atitikti bendrus techninius teritorijos pašalinimo projekto reikalavimus; vietiniai pavojaus signalai yra susieti su nuotoliniais signalais, didelio tikslumo nuotoliniu centralizuotu stebėjimu ir nuotolinių pavojaus signalų palaikymo puslapiais, el. laiškais ir tekstiniais pranešimais.

22. Pažangi jungtis, durų atidarymas susietas su apšvietimu ir fotografavimu; temperatūros jutiklis yra susietas su oro kondicionieriaus paleidimu ir išjungimu, temperatūros jutiklis + oro kondicionieriaus būsena yra susietas su avariniu vėdinimu, temperatūros jutiklis + dūmų jutiklis yra susietas su gaisro gesinimu.

23. Pažangus jutiklis: spintelės lygio prieigos kontrolės elektroninis užraktas ir durų magnetinis jutiklis, kartu su įvairiais įgaliotais durų atidarymo būdais, pirštų atspaudais, veidu ir slaptažodžiu, pasirenkamais garsiniais ir vaizdiniais signalais ir kameromis

24. Sumanus valdymas ir priežiūra, skirta visiems svetainės naudotojams, gali vykdyti nuotolinio svetainės veikimo stebėjimą ir duomenų rinkimą, taip pat operacijų ataskaitų generavimą, palaikyti mobiliąją APP, numatyti gedimus realiuoju laiku ir greitai nustatyti padėtį, padedant eksploatavimo ir priežiūros personalui sutelkti dėmesį į pagrindinius dalykus. problemos kyla laiku, budi nedaug žmonių. Sistemos inžinieriai bet kuriuo metu teikia pagalbą internetu, o eksploatavimo ir priežiūros palaikymo sistema yra išmanesnė.

Produkto standartai

Spynos apsauga nuo sunaikinimo atitinka B klasės reikalavimus, nurodytus GA/T 73-1994.

Atitinka GB 4208-2008 IP55 reikalavimus

Atitinka GB 4208-2008 IP45 reikalavimus

Atitinka pramonės standartą YD/T1537-2015 lauko spintelių, skirtų ryšių sistemoms, bandymą

Atitikti standartines YD 5083-2005/YD5096-2005 telekomunikacijų įrangos atsparumo žemės drebėjimui bandymo specifikacijas

Atitinka GB5169.7 antipireno bandymo A reikalavimus

Laikykitės nacionalinio standarto GB7260.1 vandenilio išleidimo angos ploto reikalavimų

Atitinka B klasės antivandalizmo reikalavimus pagal GA/T 73-1994 „Mechaninis apsaugos nuo vagystės užraktas“

Programos:

Plačiai naudojamas ETC didelės spartos nenutrūkstamose mokesčių rinkimo sistemose, greitųjų geležinkelių linijose, tinklo ryšiuose, greitkeliuose, nacionaliniuose tinkluose, miesto metro, aplinkos stebėjimo, belaidžio ryšio bazinėse stotyse, įskaitant naujos kartos 3G sistemas, ryšių / tinklo integruotas paslaugas. , prieigos / perdavimo komutavimo biurų stotis, avarinis ryšys / perdavimas ir kt., chemijos pramonė, lydymas, popieriaus gamyba, vandenilio gamyba, nafta, kasyba, karinė pramonė, moksliniai tyrimai, radijas ir televizija, stebėjimo stotis, elektros energija, energija, transportas, saugumo, galios stiprintuvų, projekcijų, apšvietimo valdymo ir kitose pramonės šakose, verslo vietose (telekomunikacijos, finansai, energetika, radijas ir televizija, mažmeninė prekyba), mažos įmonės, didelių įmonių filialai, vyriausybė, švietimas, medicinos priežiūra, debesų kompiuterijos krašto duomenų centrai, pramoniniai ir komerciniai avariniai maitinimo šaltiniai, piko perjungimas, smailės skutimas ir slėnio užpildymas, sistemos išplėtimas, naujas energijos išlyginimas Daugumos taikymo scenarijų, tokių kaip išėjimas, didelės galios nuolatinės srovės tiekimas apkrovoms ir kt.

Aptarnavimo sistema:

1. Prekių pavyzdžiai prieš pardavimą

- Specializuoti darbuotojai atlieka nuodugnius klientų poreikių tyrimus, visiškai supranta klientų poreikius, nemokamai kuria ir gamina brėžinius.

- Teikti nemokamas produktų brošiūras, pavyzdžius, bandymų ataskaitas, citatas, transportavimo kontaktus ir kitas paslaugas

2. Parduodamos statybos paslaugos

- Suplanuokite gamybos grafiką pagal kliento reikalaujamą pristatymo laiką

- Gamybos proceso metu griežtai vykdykite kokybės kontrolę

-- Stiprus logistikos palaikymas

3. Sekimo po pardavimo paslauga

-- Nuomonių apie produktų kokybę sekimas ir tvarkymas; pakartotinius apsilankymus pas vartotojus, kad padėtų jiems išspręsti problemas

- Teikti statybos produktų testavimo paslaugas ir nemokamą greitąjį trūkstamų medžiagų ir atsarginių dalių pristatymą į statybvietę.

Montavimo instrukcijos

1. Pagal tinklų planavimo poreikius integruota spinta gali būti montuojama ant žemės, stogo, pakelės, kalvos ir kitose vietose. Jis gali būti montuojamas arti žemės arba virš galvos. Įrengiant potvynių pavojingose ​​vietose, reikia atsižvelgti į potvynių prevencijos reikalavimus.

Dėl savo paprastos konstrukcijos jis palaiko du surinkimo būdus: pilną surinkimą (pakėlimą pilno išsiuntimo vietoje) ir surinkimą (surinkimą dalių pristatymo vietoje):

Surenkamos: pagal poreikį surenkamos integruotos spintos integruojamos ir montuojamos gamybos gamyklose ir sandėliuose. Jis gali patenkinti sausumos, jūrų ar oro transporto poreikius ir gali atitikti iškilimų, vibracijos ir kėlimo reikalavimus transportavimo metu.

Surinktas tipas: pagal poreikį integruotos spintelės komponentai gali būti transportuojami į vietą standartizuotam surinkimui.

2. Didesnei integruotos spintos galiai reikalingi storesni kabeliai, o projektuojant tranšėją reikia visiškai atsižvelgti į kabelių skerspjūvio plotą.

3. Lauko spintelėje naudojamas žemyn nukreiptas kabelio įvedimo būdas. Kad į vidų nepatektų pašaliniai daiktai, lauko spintelės šone nėra kabelio įvedimo angos, o kabelis turi būti įvestas per tranšėją. Todėl tranšėjos turi būti iš anksto nustatytos vietoje.

4. „Viskas viename“ spintelėje naudojamas apatinis kabelio įvadas, o tranšėjos konstrukcija turi būti atspari dulkėms ir graužikams, kad į ją nepatektų pašalinės medžiagos. Tranšėjoje reikalingas vandeniui ir drėgmei atsparus dizainas, kad būtų išvengta kabelio senėjimo ir trumpojo jungimo, o tai turės įtakos normaliam lauko spintos darbui.

5. Neatidarykite spintelės durelių, kai oro drėgnumas yra 95%. Venkite atidaryti spintelių durų, atlikti techninės priežiūros ar kapitalinio remonto darbus lietingu ar drėgnu oru

6. Montavimo darbus gali atlikti tik profesionalai. Diegimo metu griežtai laikykitės vartotojo vadovo nurodymų.

7. Prieš montuodami, visi vidinės ir išorinės priekinės pakopos jungikliai turi būti atjungti, palaukti 15 minučių ir patvirtinti, kad jie visi yra be maitinimo.

8. Atjungtoje padėtyje turi būti paliktas įspėjamasis ženklas, kad diegimo proceso metu jis nebūtų vėl įjungtas. Reikalingas būtinas įžeminimas ir trumpojo jungimo jungtys.

9. Įtampingąsias dalis reikia tvarkyti pagal poreikį ir izoliuoti izoliacinėmis medžiagomis, kad būtų išvengta žalos personalui.

10. Išjungę visą įvesties maitinimą, palaukite 35 minutes prieš atidarydami dureles patikrinimui. Prieš atidarydami spintelės dureles, įsitikinkite, kad viduje nėra maitinimo.

11. Įprastomis aplinkybėmis, norėdami išjungti, naudokite įprastas išjungimo procedūras. Avarinėse situacijose turi būti naudojamas avarinis išjungimas, siekiant užtikrinti greitą reagavimą ir apsaugoti žmonių saugą bei įrangą.

12. Renkantis vietą dažniausiai parenkama gera ventiliacija ir įrengiama atviroje vietoje arba ant grindų. Paprastai netinka montuoti gyvenamuosiuose koridoriuose ar gyvenamosiose patalpose, kitaip tai turės įtakos ventiliacijai ir šilumos išsklaidymo efektui, o triukšmas trikdys gyventojus, kai įranga veikia. .

13. Lauko integruotos spintos komponentai, komponentai, dalys, pagalbinė įranga ir montavimo sąsajos yra standartinės ir universalios, daugiausia pagamintos iš metalinių medžiagų; Kai montuojama ant grindų, turi būti įrengtas patikimas kanalo plieninis pagrindas arba cementas. Prieplauka turi būti atokiau nuo žemų vietų ir daug dulkių ir turėti kvalifikuotas įžeminimo eilutes.

14. Būtina, kad spintelės išorėje nebūtų atvirų varžtų, kad būtų išvengta vagystės išmontuojant iš išorės; spintelėje sumontuota pagrindo konstrukcija ir skėtis nuo saulės, kurie gali geriau išvengti korozijos, kurią sukelia lietaus nuotėkis, o spintos durims reikia naudoti kelių paspaudimų užrakto režimą.

CPSY® lauko integruotos spintelės detalės

Palyginus su bendraamžiais, CPSY® Outdoor Integrated Cabinet pranašumai:

●Aukštas saugumas, naudojant EMC/RFI apsaugą, atsparumo žemės drebėjimui lygis 8/9, konstrukcinės spintelės durų spynos apsauga nuo vagystės, neišardoma, didelis antivandalizmo koeficientas.

● Ugniai atsparios izoliacijos saugos konstrukcija, pagaminta iš šalto gadolinio plieno plokštės arba aplinkai nekenksmingos dengtos plokštės, pasižyminti geromis mechaninėmis savybėmis, didele laikomoji galia, kompaktiška ir pagrįsta konstrukcija bei geru pakeičiamumu.

●Dėžutė pasižymi apsaugos nuo saulės, lietaus, atsparumo korozijai, gero atsparumo ugniai, izoliacijos ir ilgaamžiškumo savybėmis. Jis pilnai pritaikomas lauko aplinkai ir tarnauja 15 metų, o tai yra daugiau nei 20% didesnis nei oro aušinimo.

●Pritaikytas standartinis 19 colių arba 21/23/24 colių stelažo dizainas arba skirtas kaip akumuliatoriaus laikiklis ir pan., kuris gali būti išplėstas pagal poreikį ir pasižymi dideliu universalumu. Nestandartinės skardos fiksuotos konstrukcijos taip pat gali būti pagamintos pagal faktinę užsakovo situaciją (pasirinktinai).

●Aukštas apsaugos lygis, IP56 apsaugos lygis, žemo triukšmo pastovios temperatūros kontrolė, elementų temperatūros skirtumas tarp spintelių ≤3℃, lakštinio metalo konstrukcija ir suvirinimo metodas dar labiau pagerina atsparumą vandeniui, dulkėms, korozijai ir UV atsparumą.

●Paprasta montuoti ir lanksčiai montuoti ant stogo arba pakelės, atsižvelgiant į vietos reikalavimus. Jis gerai toleruoja klimatą ir orą, gali prisitaikyti prie įvairių žemos temperatūros lietaus ir sniego, didelio šalčio ir karščio, smėlio audrų ir vėjuotų vietovių.

●Naudokite ugniai atsparias ir ugniai atsparias izoliacines medžiagas (kabelius, gumines juosteles, izoliacinę medvilnę) ir integruokite temperatūros reguliavimo sistemą (naudojant ventiliatorius, šilumokaičius ar oro kondicionierius mišriai šilumai išsklaidyti), kad spintoje būtų pasiektas pastovus temperatūros efektas. .

●Pažangus gaisro jungties dizainas, PACK lygio priešgaisrinė apsauga, artimas aptikimas, automatinis atsakas į gaisro gesinimą, greitas, tikslus, savalaikis ir efektyvus, o tai gali sumažinti nuostolius;

●Sutaupykite laiko, darbo ir vietos. Palyginti su tradicinėmis spintomis, lauko integruotos spintos užima mažesnį plotą - sumažintas daugiau nei 90%, sutrumpėjo statybos laikotarpis - sutrumpėjo iki 1/10 ankstesnio laiko ir sumažintas blokų skaičius tarp kiekvieno funkcinio modulio. Kelio gedimo taškai, labai pagerinantys sistemų suderinamumą.

●Vizualinis stebėjimas, aukšta integracija, nuotolinis centralizuotas valdymas, keli įtampos išėjimai, n+1 atsarginė kopija ir išlaikė vienintelį pramonės aplinkos stebėjimo IT produkto informacijos saugos sertifikatą.

●Neprižiūrimas duomenų valdymas realiuoju laiku, kelių kanalų rodymas vietiniuose dideliuose ekranuose, mobiliosiose APP ir WEP naršyklėse bei centralizuoto tinklo palaikymas keliose srityse ir spintelėse.

●Suvirintos konstrukcijos ir lauko elektrostatinio purškimo miltelių proceso naudojimas užtikrina spintelės mechaninį stiprumą, standumą ir atsparumą korozijai.

●Dvigubo čiaupo pagalbinio šaltinio transformatoriaus konstrukcija, pirminė pusė gali būti prijungta prie 480 V arba 400 V maitinimo šaltinio ir yra suderinama su 2 pagrindinėmis tinklo įtampomis.

Integracija gali žymiai sumažinti operatorių žemės nuomą ir valdymo sistemos programinę įrangą

●Inžinerinis įrengimas itin paprastas, visi posistemiai iš anksto sumontuoti spintoje, gamykla pilnai derinama, gaminys supakuotas ir transportuojamas kaip visuma, o montavimas vietoje baigiamas per 2 val.

Lauko integruotų spintų klasifikacija

--Pagal funkcinę klasifikaciją lauko integruotos spintos skirstomos į įrangos spintas (įrangos kabinas) ir baterijų spintas (baterijų kabinas).

(1) Įrangos spinta: Įrangos spintelėje naudojamas oro kondicionavimas arba ventiliacija šilumai išsklaidyti (šilumokaičiai taip pat gali būti naudojami kaip šilumos išsklaidymo įranga), MTBF≥50000h-250000h, įrangos spinta yra paskirstyta dešinėje spintos pusėje ir nuo akumuliatoriaus skyriaus yra atskirtas pertvara, kad būtų lengviau izoliuoti įrangos erdvę.

(2) Baterijų spinta: naudojama baterijoms montuoti, siekiant užtikrinti patikimą energijos tiekimą visoms fiksuotoms apkrovoms pramonės ir komercinėse srityse. Per sąsają su valdymo bloku galima lanksčiai konfigūruoti įvairias programas, o akumuliatoriaus sistemos veikimo duomenis galima keistis su kita įranga, akumuliatoriaus spintelėje naudojamas oro kondicionierius arba puslaidininkinis šaldymas šilumai išsklaidyti. Išorinės spintelės plokštės yra apklijuotos termoizoliacine vata, kad būtų pasiektas šilumos izoliacijos efektas. Spintelė taip pat aprūpinta skėčiu nuo saulės, kad būtų užtikrinta apsauga nuo saulės ir nepralaidus vandeniui. Spintoje yra išmetimo įtaisas, skirtas išleisti kenksmingas dujas, kurias sukelia akumuliatorius.

--- Pagal dydį ir montavimo bei transportavimo vietą galima suskirstyti į du tipus: integruoto tipo ir surinkto tipo.

Bendras lauko integruoto ryšio kompiuterių kambarys surenkamas gamykloje ir labiau tinka plačiajuosčio ryšio prieigos ir nuotolinio modulio kompiuterių kambario projektams.

Surenkamas kompiuterių kambarys gali būti sumontuotas ir pastatytas vietoje montavimo vietoje, todėl jį galima pritaikyti bet kurioje tinkamoje montavimo vietoje ir projekte.

--Pagal funkcinę klasifikaciją lauko integruotos spintos skirstomos į IT paslaugų spintas ir ETC spintas.

IT paslaugų spintos naudojamos duomenų centrų kompiuterių patalpose, daugiausia serveriams ir komutatoriams konfigūruoti;

ETC spinta turi šias charakteristikas:

(1) ETC spintelės turi prisitaikyti prie įvairios sudėtingos klimato aplinkos: saulės poveikio, atsparios dulkėms, vandeniui, drėgmei, pelėsiui, druskos purslams, rūdijimui ir turi būti atsparios vėjui ir žemės drebėjimui.

(2) Priimamas naujoviškas „surinkto modulinio“ konstrukcinis dizainas, kurį galima greitai sumontuoti vietoje. Kiekvienas funkcinis modulis įrengiamas žingsnis po žingsnio, rezervuojami laidų loveliai, skylės ir kištukiniai gnybtai; įrangą lengva montuoti, o kabelių vedimas patogus ir gražus.

(3) Integruoti maitinimo konvertavimo tiekimą, UPS maitinimo šaltinį (N+1) ir akumuliatorių įrangą, oro kondicionavimo įrangą, energijos paskirstymo įrangą, tinklo perdavimo įrangą, aplinkos stebėjimo įrangą, apsaugą nuo žaibo, priešgaisrinę apsaugą, išmaniąją prieigos kontrolę, dinaminius aplinkos stebėjimo duomenis. surinkimas / aliarmas / Jis sujungia kelis funkcinius modulius, tokius kaip kameros blokas ir intelektualiosios temperatūros kontrolė, ir turi apsaugos nuo vagysčių, dulkių, atsparumo vandeniui, antikorozijos, didelio patikimumo, aukštos integracijos, lengvos priežiūros, ilgos galios charakteristikas. saugojimo talpa, stebėjimas realiuoju laiku, protingas išankstinis įspėjimas ir kt.

(4) Daugiausia teikia integruotą ožinių juostų valdymo mašinų, pramoninių jungiklių, mokesčių sistemos kompiuterių ir kitos įrangos saugyklą bei patikimą portalo įrangos maitinimo šaltinį ir atsarginę kopiją, kad būtų užtikrintas patikimas pagrindinės pakelės gamybos įrangos veikimas.

(5) ETC spintoje yra mokesčių sistemos kompiuteris, eismo juostų valdiklis, antenos valdiklis, RSU (kelės valdymo blokas) ir kita verslo įranga. Įvairiose provincijose greitkeliai turi savo specifinius reikalavimus, yra suprojektuotos vienos, dviejų ir trijų kabinų mašinos. tipo patenkinti.

(6) Nuotolinio tinklo valdymo funkcija Galinės įrangos eksploatavimo ir priežiūros valdymo sistema, kurią palaiko „Yitong Technology“ greitkelyje integruota išmanioji spinta, gali patenkinti A šalies poreikius ir nuotoliniu būdu stebėti įrangos būseną greitkelyje integruotoje išmaniojoje spintoje (įrangos darbo būsena, keitiklis). ir ištaisyta maitinimo šaltinio veikimo būsena, aplinkos būklė, durų atidarymo ir uždarymo būsena ir kt.), darbo sutrikimų ar įrangos gedimų tvarkymas (automatinė patikra, aktyvi signalizacija, 1000 žurnalų įrašai, GPS padėties nustatymas, automatinė įranga prisijungus ir kt.), realus- nuotolinis laiko valdymas (informacijos užklausa, parametrų konfigūracija, automatinis sinchronizavimas, nuotolinio jungiklio valdymas ir kt.).

- Pagal kiekio klasifikaciją lauko integruotos spintos skirstomos į vienos kabinos lauko integruotas spinteles, dviejų kabinų lauko integruotas spinteles ir trijų kabinų lauko integruotas spinteles.

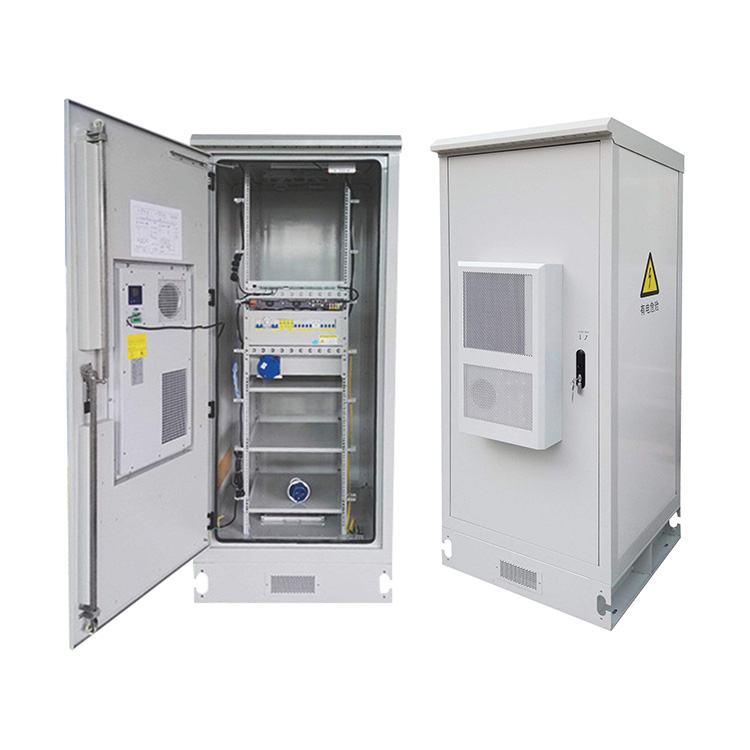

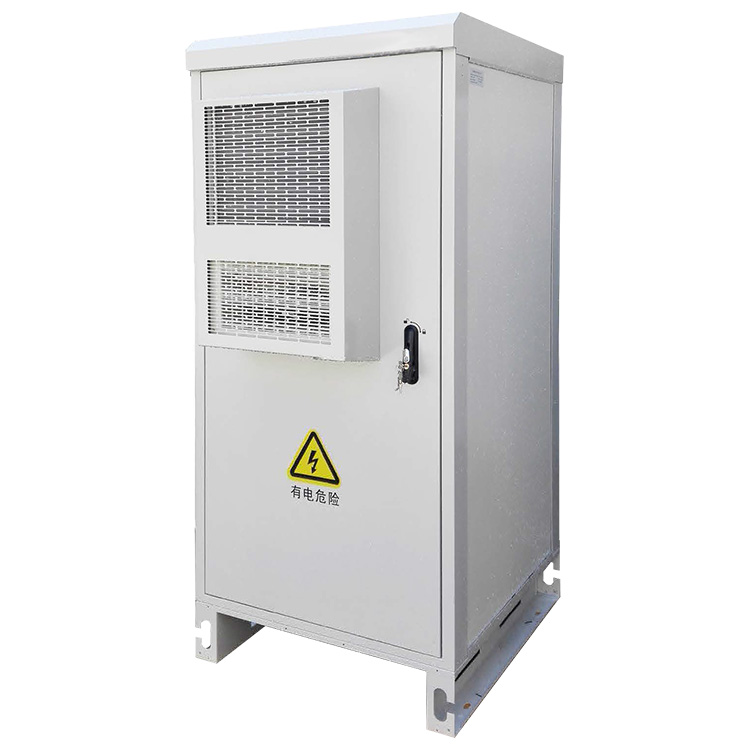

1. Vienos kabinos lauko integruota spinta

Vienos spintelės konfigūracijos forma: Spintelė yra padalinta į skirtingus funkcinius skyrius, kuriuos sudaro įrangos skyrius + akumuliatoriaus skyrius. Paprastai įrangos kabinoje naudojamas šilumos mainų tipas arba oro aušinimo metodas. Baterijų skyriuje galima pasirinkti tiesioginį vėdinimą arba naudoti puslaidininkinį šaldymą arba oro kondicionavimo šaldymą pagal faktinės naudojimo vietos klimato sąlygas.

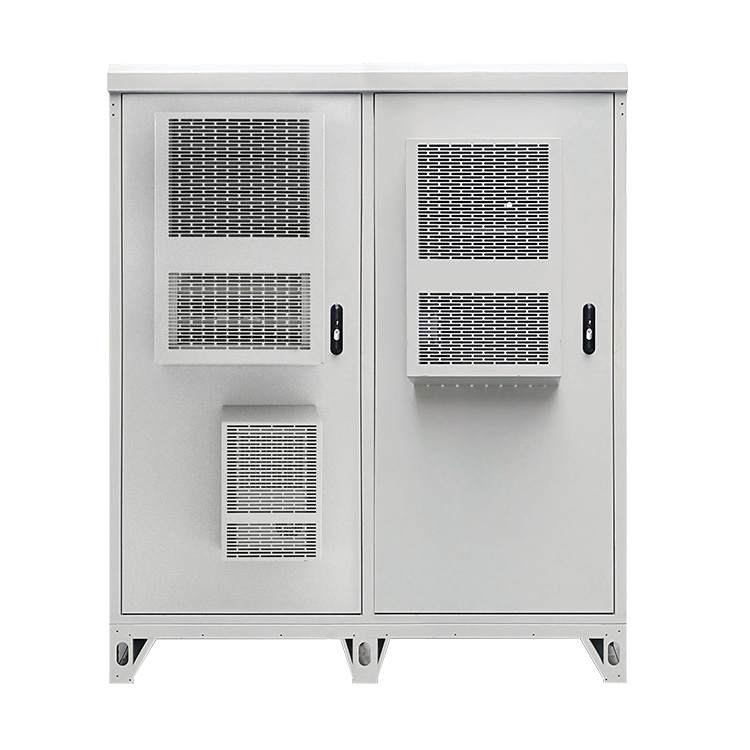

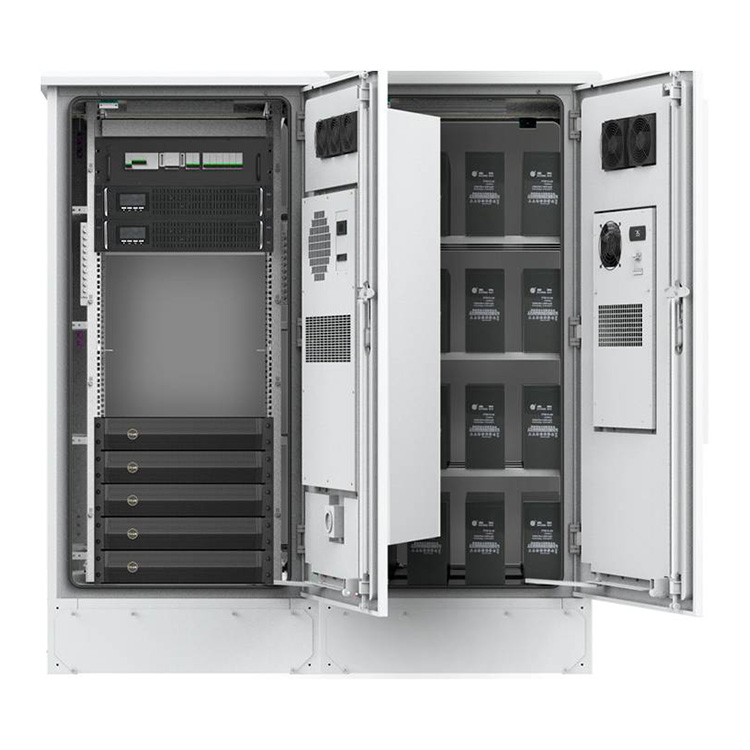

2. Dvigubos kabinos lauko integruota spintelė

Kombinuota dviejų spintelių konfigūracija: spintelė padalinta į skirtingus funkcinius skyrius, viena spinta susideda iš įrangos skyriaus + akumuliatoriaus skyriaus, o kita – BBU spinta. Įrangos kabinoje paprastai naudojamas šilumos mainai arba oro vėsinimas (priklausomai nuo įrangos naudojimo gali būti naudojamas ir oro kondicionierius), o BBU gali naudoti oro aušinimą arba šilumos mainus.

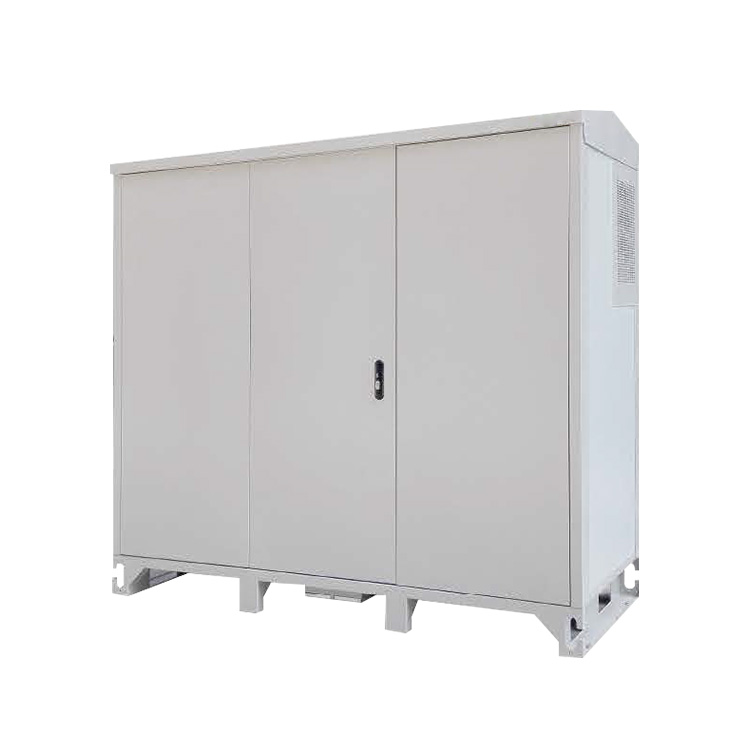

3.Dvi kabinos lauko integruota spintelė

Dviejų tinklų bendrai naudojamų bazinių stočių arba svetainių, tokių kaip GSM tinklas ir 3G tinklas, statybos modeliui dėl didelės vietos talpos paprastai naudojamos trys spintos. Paprastai jį sudaro 1 įrangos spinta + 2 įrangos spintelė + akumuliatoriaus spinta. Įrangos skyriuje paprastai naudojamas šilumos mainai arba oro aušinimas, o akumuliatoriaus skyriuje naudojamas puslaidininkinis šaldymas ir oro kondicionavimo šaldymas.

Lauko integruotos spintos sudėtis

Jį sudaro korpuso korpusas, pagrindinė OLT įranga, įterptoji nuolatinės srovės maitinimo sistema, maitinimo paskirstymo blokas, spintos oro kondicionavimo ir aušinimo sistema, UPS maitinimo šaltinis, atsarginis akumuliatorius, ODF optinis paskirstymo blokas, dinaminės aplinkos stebėjimo blokas, spintos apšvietimo sistema ir kt. .

OLT lauko integruotos spintos gali būti naudojamos gyvenamųjų namų požeminėse automobilių stovėjimo aikštelėse, koridoriuose, stoguose, žaliosiose juostose ir kituose scenarijuose. Jis priima modulinį dizainą, mažą dydį ir labai paprastą montavimą. 2-3 žmonės gali nesunkiai užbaigti įrangos tvirtinimą ir montavimą. Visa spinta gali būti suprojektuota kaip vienguba arba dviguba kabina, integruojanti pagrindinę OLT įrangą, integruotą perjungimo maitinimo šaltinį (lygintuvo modulį), atsarginę bateriją, aušinimo sistemą, ODF optinį paskirstymą ir kitas dalis, spinta yra labai integruota, turi privalumų: ekologiška aplinkos apsauga, mažesnės eksploatacijos išlaidos ir paprasta konstrukcija;

(1) Pagrindinė OLT įranga: Suderinama su 19 colių ir 21 colių standartinės OLT pagrindinės įrangos montavimu.

Integruota nuolatinės srovės maitinimo sistema: priima 48V60A, 90A nuolatinės srovės maitinimo sistemą ir užtikrina spintelės stebėjimo integravimą ir išvestį maitinimo sistemoje. Įrengtas akumuliatoriaus bloko stebėjimo prievadas;

(2) Energijos paskirstymo blokas: galios paskirstymo bloke yra alyvos mašinos / tinklo blokavimo įvesties jungiklis, mobilioji alyvos mašinos vandeniui atspari sąsaja, B + C lygio apsaugos nuo žaibo modulis, nuolatinės srovės išėjimo oro jungiklis, kintamosios srovės išėjimo oro jungiklis, priežiūros lizdas ir kt. ;

(3) Oro kondicionavimo aušinimo sistema: kintamosios srovės kompresoriniai oro kondicionieriai ir pagalbiniai ventiliatoriai naudojami šilumos išsklaidymui. Paprastai aušinimo sistemai suformuoti naudojamas 500W/1500W aušinimo galios oro kondicionierius ir pagalbinis ventiliatorius.

(4) Akumuliatoriaus blokas: suteikia vietos 4 akumuliatoriams, kurių įtampa mažesnė nei 150 Ah/12 V, sumontuoti, o tai gali išlaikyti vieno OLT įrenginio baterijos veikimo laiką ilgiau nei 3 valandas.

(5) Dinaminis aplinkos stebėjimo blokas: teikia pavojaus signalus dėl prieigos kontrolės, potvynių, dūmų, maitinimo tinklo sutrikimų ir temperatūros sutrikimų ir naudoja RS485 sąsają, kad prisijungtų prie pagrindinio OLT įrenginio, kad įkeltų stebėjimo signalus į dinaminės aplinkos sistemą.

(6) ODF optinio paskirstymo blokas: integruotas 12 branduolių, 24 branduolių, 36 branduolių, 48 branduolių, 72 branduolių, 144 branduolių, 288 branduolių, 576 branduolių FC-FC siuntimo rėmas, naudojamas užbaigimui išorinių optinių kabelių ir įrangos pusės sėkmės.

(7) UPS maitinimo šaltinis: paprastai naudojamas 2KW arba 3KW UPS maitinimo šaltinis.

(8) Spintelės apšvietimas: Kiekvienoje atskiroje kabinoje yra 48V/220V LED apšvietimo rinkinys. LED lemputes galima įjungti atidarius spintelės dureles.

(1) OLT pagrindinė įranga

Spintelės viduje yra integruotas perjungiamas maitinimo šaltinis, keitiklio maitinimo šaltinis, 100AH ​​48V (geležies ličio baterija, švino anglies gelio akumuliatorius, švino rūgšties akumuliatorius, nereikalaujantis priežiūros, gelio akumuliatorius pasirinktinai), maitinimo šaltinio apsauga nuo žaibo, maitinimo paskirstymo blokas, dinaminis aplinkos stebėjimas, kameros blokas, bevandeniai oro kondicionieriai, ventiliatoriai, šviesos ir jutikliai. Spintoje esantys įrenginiai pritaikyti standartiniam 19 colių montavimui ir juos lengva prijungti. Kiekvieną įrenginį galima pakeisti atskirai. Spintelė tinkama naudoti lauke ir yra atspari lietui, dulkėms, vėdinama ir išsklaidoma šilumą, atspari UV spinduliams (saugo nuo senėjimo), apsaugo nuo vagysčių ir rūdžių; spinta turi akivaizdžius ženklus, nurodančius spintos paskirtį ir pan.; spintelės dydis priklauso nuo atraminės įrangos skaičiaus ir dydžio. Suprojektuokite ir rezervuokite pakankamai vietos, kad būtų lengviau montuoti ir prižiūrėti. Darbinės temperatūros diapazonas yra -40 ℃ ~ + 85 ℃, darbinė drėgmė ≤ 95% RH; važiuoklės darbinės įtampos diapazonas yra AC165 ~ AC264V; apsaugos lygis atitinka IP65.

(2) Energijos paskirstymo blokas

Spintoje yra 3U maitinimo paskirstymo blokas. Energijos paskirstymo blokas susideda iš 1 kanalo 32A/2P tinklo įvesties, 1 kanalo 32A/2P alyvos generatoriaus įvesties (su blokavimu), 1 kanalo B lygio/2P žaibo apsaugos, 2 kanalų 32A/1P ir 4 kanalų išmaniojo kintamosios srovės jungiklio. išėjimas, 2 kanalų 16A/1P nuolatinės srovės išvestis ir varinė plokštė sudaro maitinimo paskirstymo bloką, kuris centralizuotai tiekia maitinimą įrangai.

(3) Oro kondicionavimo aušinimo sistema

Jis naudoja energiją taupantį nuolatinės srovės bevandenį kintamo dažnio oro kondicionierių ir išmanųjį valdiklį, kad automatiškai aptiktų ir veiktų pagal aplinkos temperatūros pokyčius, taip pat registruoja visos sistemos veikimo laiką, energijos suvartojimą, įvykius ir istorinius duomenis. Duomenyse gali būti saugoma 100 įvykių informacijos, 1280 istorinių duomenų įrašų, galima užklausti 256 dienų žurnalo informaciją.

Energiją taupančio nuolatinės srovės bevandenio inverterio oro kondicionieriaus savybės:

(Ⅰ) Kondensuotas vanduo, susidarantis naudojant oro kondicionieriaus šaldymą, yra unikalus, kad nukreiptų vandenį į kondensatorių, o kondensatoriaus šiluma visiškai sunaudoja vandenį. Jis gali pasiekti „savarankiškos gamybos ir vartojimo“ efektą nenusausindamas. Tuo pačiu metu žemos temperatūros kondensatas vanduo efektyviai sumažina oro kondicionieriaus apkrovą ir sumažina kompresoriaus veikimo srovę, kad būtų galima taupyti energiją;

(Ⅱ) Koncepcija yra nauja, o bendras techninis projektas yra pažangus. Nuo mašinų iki aparatinės įrangos, nuo valdymo iki debesų platformos – tai gerokai pranoksta savo kolegas. Pagrįstas šaldymo sistemos dizainas, elektrinių komponentų pasirinkimas ir tobulas vandens siurbimo sistemos dizainas yra pagrįsti ir integruoti. Tokios konstrukcijos kaip paprasti montavimo būdai gali atvėsti įrangą neišleidžiant kondensato vandens. Jis tinka bet kurioje vietoje ir išsprendžia visus drenažo sunkumus. Kaip matyti iš pridėtoje nuotraukoje esančios struktūros, dizainas yra išskirtinis, komponentai yra gerai suderinti ir yra suderinami su telekomunikacijomis ir galia. Pramoninių spintelių atsparumo vandeniui klasė siekia IP65 arba aukštesnę;

(III) Yra su sauso kontakto aliarmo išvestimi ir RS485 ryšio sąsaja;

(IV) Sistema sukurta su apsauga nuo aukštos / žemos temperatūros, todėl ją naudoti yra saugesnė.

(4) Akumuliatorius

(Ⅰ) Švino-rūgšties akumuliatorių blokas – lauko integruota spintelė

1KVA lauko spintelių sistema: suteikia galimybę montuoti 4 baterijas, kurių įtampa mažesnė nei 150Ah/12V, kuri gali išlaikyti vieno OLT įrenginio baterijos veikimo laiką ilgiau nei 3 valandas.

(II) Ličio geležies fosfato akumuliatoriaus paketas – lauko talpykla

Talpa: 46,08 kWh ~ 69,12 kWh, 107,5 kWh ~ 215 kWh, 1290 kWh, maksimali 1720 kWh

Galia: 30kW, 60kW, 100kW, 180kW, 360kW, 600kW, didžiausia 800kW

Įkrovimo ir iškrovimo srovė: 1C greitis įkrovimas ir iškrovimas, kelias akumuliatorių spinteles galima lanksčiai sujungti lygiagrečiai.

(5) Dinaminis aplinkos stebėjimo įrenginys

Dinaminės aplinkos stebėjimo sistemos konfigūracija: dinaminis aplinkos stebėjimo pagrindinis kompiuteris, jutiklinis ekranas, temperatūra ir drėgmė, oro kondicionieriaus nuotėkis, UPS stebėjimas, įtampos ir elektros skaitiklis

Jis gali suteikti 1 10M/100M Ethernet prievadą; GPRS+GPS ryšys; 1 temperatūros ir drėgmės matavimas; 4 bendrasis analoginis matavimas (AI); 2 kintamosios srovės įtampos aptikimas; 1 akumuliatoriaus bloko bendros įtampos matavimas; 8 skaitmeninis Skaitmeninis įėjimas (DI); 8 skaitmeniniai išėjimai (DO); 4 nuoseklieji prievadai (įskaitant 8 RS485 nuosekliuosius prievadus ir 2 RS232 nuosekliuosius prievadus) ir kitos funkcijos.

(Ⅰ) Kabineto būsenos aptikimo funkcija: temperatūros ir drėgmės aptikimas: turi temperatūros ir drėgmės jutiklius, realiuoju laiku renka vietinio ekrano temperatūrą ir drėgmę bei įkelia temperatūros ir drėgmės sąlygas spintoje; jei temperatūra spintelėje per aukšta, įkeliamas aukštos temperatūros signalas. Spintos durų būsenos aptikimas: spintos durų būsenos aptikimas realiu laiku, neteisėtas spintos durų atidarymas ir signalizacija; atidarius kabineto duris, pranešama apie atidarytų durų signalizaciją. Dūmų būsenos aptikimas: realiu laiku aptikkite, ar spintelėje nėra dūmų. Kai spintelėje bus dūmų, bus įkeltas dūmų signalizatorius. Potvynių būsenos aptikimas: aptikimas realiuoju laiku, ar spintelėje yra vandens. Kai spintelėje yra vandens, įkeliamas potvynio signalas.

(II) Dėžutės įrangos aptikimo funkcija: Apsaugos nuo žaibo būsenos aptikimas: žaibosaugos būsenos aptikimas realiuoju laiku. 220 V stiprios srovės aptikimas ir stebėjimas: Realaus laiko stebėjimas ir įtampos būsenos įkėlimas. Kai nutrūksta elektros tiekimas, įkeliamas maitinimo nutraukimo signalas. Akumuliatoriaus aptikimas ir stebėjimas: realiuoju laiku stebima ir įkeliama įtampos būsena. Kai akumuliatoriaus bloko įtampa per žema, įkeliamas žemos akumuliatoriaus bloko įtampos įspėjimas. Įrangos būsenos aptikimas: perskaitykite 4 kanalų įrangos duomenis per RS485 arba RS232 ir įkelkite duomenis į duomenų centrą.

(III) Nuotolinio valdymo funkcija: Temperatūros valdymas: gali nuotoliniu būdu valdyti bevandenio oro kondicionieriaus paleidimą ir sustabdymą. Ventiliatoriaus valdymas: Ventiliatorių galima paleisti ir sustabdyti nuotoliniu būdu. Šviesos valdymas: šviesos jungiklį galima valdyti nuotoliniu būdu. Grandinės pertraukiklio valdymas: galimas nuotolinis elektros energijos tiekimas ir paleidimas iš naujo. Atstatymo valdymas: sistemos atstatymą galima valdyti nuotoliniu būdu.

(6) ODF optinio paskirstymo blokas

Integruotas 12 branduolių, 24 branduolių, 36 branduolių, 48 branduolių, 72 branduolių, 144 branduolių, 288 branduolių, 576 gyslų FC-FC siuntimo stovas, naudojamas išoriniams optiniams kabeliams sujungti ir įrangos šoniniams sujungimams. .

(7) Nepertraukiamo keitiklio maitinimo šaltinis

Spintoje yra 2KVA/3KVA/6KVA nepertraukiamas inverterinis maitinimo šaltinis įrangai maitinti. UPS maitinimo šaltinio savybės:

(Ⅰ) Grynoji sinusinės bangos išvestis, nulinis konversijos laikas, efektyviai užtikrinantis nepertraukiamo apkrovos veikimo patikimumą.

(II) procesoriaus mikroprocesoriaus valdymas, keitiklio maitinimo sistemos savidiagnostika ir savisauga, labai prailginantis UPS tarnavimo laiką.

(III) Pažangus valdymas, automatinis duomenų saugojimas gali būti realizuotas, kai nutrūksta elektros maitinimas.

(IV) Akumuliatoriaus valdymas internetu labai prailgina baterijos veikimo laiką ir apsaugo naudotojo investicijas.

(Ⅴ) Nuolatinės srovės paleidimas, nereikia maitinimo tinklo, o akumuliatorių galima naudoti UPS paleisti ir įkelti mašinas

(VI) EMI/RFI filtras bet kokiam orui apsaugo nuo duomenų klaidų, kurias sukelia triukšmas.

(Ⅶ) Gali būti naudojamas su generatoriumi, siekiant efektyviai išvalyti generatoriaus generuojamą blogą galią.

(VIII) Naudojant SPWM impulsų pločio moduliavimo technologiją ir IGBT galios modulį, jis turi stiprią anti-interferenciją ir gryną išėjimo bangos formą.

(Ⅸ) Įkrovimo greitis yra greitas, o ilgalaikis aparatas gali užtikrinti pradinę apie 5–10 A įkrovimo srovę. (10) Ekologiškas ir aplinkai nekenksmingas maitinimo šaltinis, įvesties galios koeficientas yra net 95% ar daugiau, todėl išvengiama elektros tinklo taršos.

(8) Spintelės apšvietimas

Kiekvienoje nepriklausomoje kabinoje yra 48V/220V LED apšvietimo komplektas, kurį galima įjungti atidarius spintos duris.

Priešgaisrinės apsaugos sistema: dūmų detektorius, praėjimo kontrolė, vaizdo, infraraudonųjų spindulių, apšvietimas, ugniasienė, jungiklis
