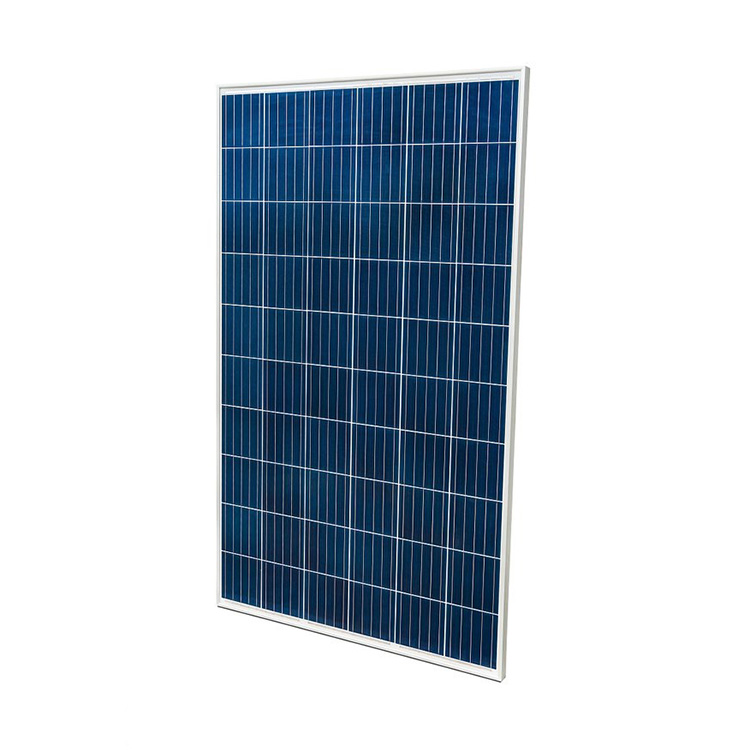

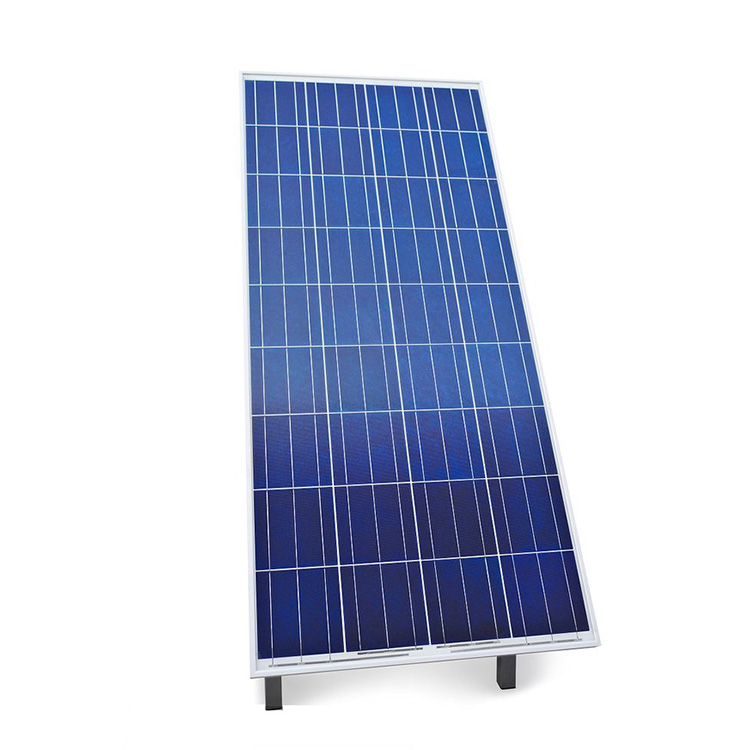

Polikristalinė saulės baterija

Polikristalinės saulės baterijos surenkamos iš polikristalinio silicio saulės elementų ant plokštės tam tikru prijungimo būdu. Kai saulės kolektoriai apšviečiami saulės spinduliais, šviesos spinduliuotės energija tiesiogiai arba netiesiogiai paverčiama elektros energija naudojant fotoelektrinį arba fotocheminį efektą. Palyginti su tradicine energijos gamyba, saulės energijos gamyba yra labiau energiją taupanti ir ekologiškesnė, o gamybos procesas yra paprastas ir mažesnė kaina. Jo gamybos procesas skirstomas į silicio plokštelių tikrinimą - paviršiaus tekstūravimą - difuzinį mazgą - silikatinio stiklo defosforavimą - plazminį ėsdinimą - antirefleksinę dangą - - Šilkografiją ----Greitas sukepinimas ir kt. Polikristalinė saulės baterija, polikristalinė saulės baterija, itin balto audinio rašto grūdintas stiklas. Storis yra 3,2 mm, o šviesos pralaidumas viršija 91%.

CPSY® polikristalinės saulės baterijos parametras (specifikacija)

CPSY® polikristalinio saulės baterijos ypatybė ir taikymas

Funkcijos:

1. Pagamintas iš itin balto tekstūruoto grūdinto stiklo, kurio storis 3,2 mm, saulės elementų spektrinio atsako bangų ilgių diapazone (320–1100 nm), jis yra atsparus senėjimui, korozijai ir ultravioletinei spinduliuotei, o šviesos pralaidumas. nesumažėti.

2. Iš grūdinto stiklo pagaminti komponentai gali atlaikyti 25 mm skersmens ledo rutulio smūgį 23 metrų per sekundę greičiu, yra tvirti ir ilgaamžiai.

3. Naudokite aukštos kokybės 0,5 mm storio EVA plėvelės sluoksnį kaip saulės elemento sandariklį ir jungiamąją medžiagą su stiklu ir TPT. Jis pasižymi dideliu šviesos pralaidumu, daugiau nei 91%, ir anti-senėjimo savybėmis.

4. Naudojamas aliuminio lydinio rėmas pasižymi dideliu stiprumu ir stipriu atsparumu mechaniniam poveikiui.

5. Inkapsuliuotas naudojant grūdintą stiklą ir vandeniui atsparią dervą, tarnavimo laikas gali siekti 15-25 metus, o efektyvumas bus 80% po 25 metų.

6. Fotoelektrinės konversijos efektyvumas yra apie 12-15 %

7. Silicio atliekų kiekis nedidelis, gamybos procesas paprastas ir kaina mažesnė

Eksploataciniai reikalavimai sukietėjus EVA plėvelei saulės elementų pakuotėms: šviesos pralaidumas didesnis nei 90 %; kryžminio susiejimo laipsnis didesnis nei 65-85 %; lupimo stiprumas (N/cm), stiklas/plėvelė didesnis nei 30; TPT/plėvelė didesnė nei 15; Atsparumas temperatūrai: aukšta temperatūra 85 ℃, žema temperatūra -40 ℃.

saulės baterijų žaliavos: stiklas, EVA, baterijų lakštai, aliuminio lydinio apvalkalai, alavu dengti vario lakštai, nerūdijančio plieno laikikliai, baterijos ir kitos naujos dangos.

Programos:

Išjungtas elektros energijos tiekimas nameliams, poilsio namams, kelioniniams kemperiams, kemperiams, nuotolinio stebėjimo sistemoms

Saulės energijos taikymas, pavyzdžiui, saulės vandens siurbliai, saulės šaldytuvai, šaldikliai, televizoriai

Atokios zonos, kuriose nepakanka maitinimo

Centralizuota elektros gamyba elektrinėse

Saulės pastatai, prie namų stogo tinklo prijungtos elektros energijos gamybos sistemos, fotovoltiniai vandens siurbliai

Fotovoltinės sistemos ir energijos sistemos, bazinės stotys ir rinkliavos stotys transporto / ryšių / ryšių srityje

Stebėjimo įranga naftos, vandenynų ir meteorologijos srityse ir kt.

Namų apšvietimo maitinimo šaltinis, fotovoltinė elektrinė

Kitos sritys apima automobilius, energijos gamybos sistemas, gėlinimo įrangos maitinimo šaltinį, palydovus, erdvėlaivius, kosmines saulės jėgaines ir kt.

CPSY® polikristalinis saulės kolektorių skydelis Išsami informacija

Monokristalinių saulės baterijų, polikristalinių saulės kolektorių ir plonasluoksnių saulės baterijų plokščių skirtumai yra tokie:

Galios skaičiavimo metodas

Saulės kintamosios srovės energijos gamybos sistemą sudaro saulės baterijos, įkrovimo valdiklis, keitiklis ir baterija; saulės nuolatinės srovės energijos gamybos sistemoje nėra inverterio. Kad saulės energijos generavimo sistema apkrovai teiktų pakankamai galios, kiekvienas komponentas turi būti pagrįstai parinktas pagal elektros prietaiso galią. Skaičiavimo metodo pavyzdyje pateikiama 100 W išėjimo galia ir 6 naudojimo valandos per dieną:

1. Pirmiausia apskaičiuokite kasdien suvartojamų vatvalandžių skaičių (įskaitant keitiklio nuostolius): Jei keitiklio konversijos efektyvumas yra 90%, tai kai išėjimo galia yra 100W, faktinė reikalinga išėjimo galia turėtų būti 100W/ 90 %=111W; Jei naudojamas 5 valandas per dieną, energijos suvartojimas yra 111 W*5 valandos = 555 Wh.

2. Apskaičiuokite saulės kolektorių: remiantis efektyviu 6 valandų dienos saulės šviesos laiku ir įkrovimo efektyvumu bei nuostoliais įkrovimo proceso metu, saulės baterijos išėjimo galia turėtų būti 555Wh/6h/70%=130W. 70% to yra tikroji galia, kurią saulės baterijos sunaudoja įkrovimo proceso metu.

RFQ

1. Kokios yra saulės kolektorių klasifikacijos?

--- Pagal kristalinio silicio plokštes jos skirstomos į: polikristalinius silicio saulės elementus ir monokristalinius silicio saulės elementus.
---Amorfinės silicio plokštės skirstomos į: plonasluoksnes saulės baterijas ir organines saulės baterijas.
--- Pagal cheminių dažų plokštes jos skirstomos į: dažams įjautrintus saulės elementus.

2. Kaip atskirti monokristalines, polikristalines ir amorfines saulės baterijas?

Monokristalinės saulės baterijos: be rašto, tamsiai mėlyna, beveik juoda po kapsuliavimo,
Polikristalinės saulės baterijos: yra raštų, polikristalinių spalvingų ir polikristalinių mažiau spalvingų, pavyzdžiui, šviesiai mėlynos snaigės kristalų raštas ant snaigės geležies lakšto.
Amorfinės saulės baterijos: dauguma jų yra stiklinės ir rudos spalvos

3. Kas yra saulės baterijos?

Saulės baterijos sugauna saulės energiją ir paverčia ją elektra. Įprastą saulės bateriją sudaro atskiri saulės elementai, sudaryti iš silicio, boro ir fosforo sluoksnių. Teigiamus krūvius suteikia boro sluoksnis, neigiamus – fosforo sluoksnis, o silicio plokštelė atlieka puslaidininkio funkciją. Kai saulės fotonai atsitrenkia į plokštės paviršių, jie išmuša elektronus iš silicio ir patenka į saulės elemento sukurtą elektrinį lauką. Tai sukuria kryptingą srovę, kuri vėliau gali būti paversta naudojama galia, procesas vadinamas fotovoltiniu efektu. Standartinė saulės baterija turi 60, 72 arba 90 atskirų saulės elementų.
3.Skirtumas tarp monokristalinių ir polikristalinių saulės elementų
1) Įvairios charakteristikos Polikristalinio silicio saulės baterijos: polikristalinio silicio saulės baterijos pasižymi dideliu konversijos efektyvumu ir ilgo monokristalinio silicio elementų tarnavimo laiku bei santykinai supaprastintu amorfinių silicio plonasluoksnių elementų medžiagų paruošimo procesu.
2) Išvaizdos skirtumas. Iš išvaizdos matyti, kad keturi monokristalinio silicio elementų kampai yra lanko formos ir jų paviršiuje nėra raštų; o keturi polikristalinio silicio elementų kampai yra kvadratiniai ir jų paviršiuje yra panašių raštų kaip ledo gėlės.
3) Polikristalinio silicio saulės kolektorių greitis paprastai yra du ar tris kartus didesnis nei monokristalinio silicio, o įtampa turi būti stabili. Polikristalinio silicio saulės elementų gamybos procesas yra panašus į monokristalinio silicio saulės elementų gamybos procesą, o fotoelektrinės konversijos efektyvumas yra apie 12%, o tai yra šiek tiek mažesnis nei monokristalinių silicio saulės elementų.
4) Skirtingi fotoelektrinės konversijos laipsniai: didžiausias monokristalinio silicio elementų konversijos efektyvumas laboratorijoje yra 27%, o įprastos komercializacijos konversijos efektyvumas yra 10% -18%. Maksimalus polikristalinio silicio saulės elementų efektyvumas laboratorijoje siekia 3%, o bendras komercinis efektyvumas paprastai yra 10-16%.
5) Vieno kristalo silicio plokštelės vidus sudarytas tik iš vieno kristalo grūdelio, o daugiakristalinės silicio plokštelės – iš kelių kristalų grūdelių. Monokristalinio silicio plokštelių konversijos efektyvumas yra didesnis nei polikristalinių silicio plokštelių, paprastai daugiau nei 2% didesnis, ir, žinoma, kaina yra didesnė.
6) Nėra skirtumo tarp monokristalinio ir polikristalinio akumuliatoriaus plokščių ir naudojimo požiūriu. Tačiau gamybos ir fotoelektrinės konversijos efektyvumas skiriasi. Monokristaliniuose saulės elementuose kaip žaliava naudojamas monokristalinis silicis. Paviršius dažniausiai yra mėlynai juodas arba juodas, o kristalų struktūros nesimato.
