Internetinis UPS su izoliaciniu transformatoriumi

CPSY® Online ups su izoliacijos transformatoriumi

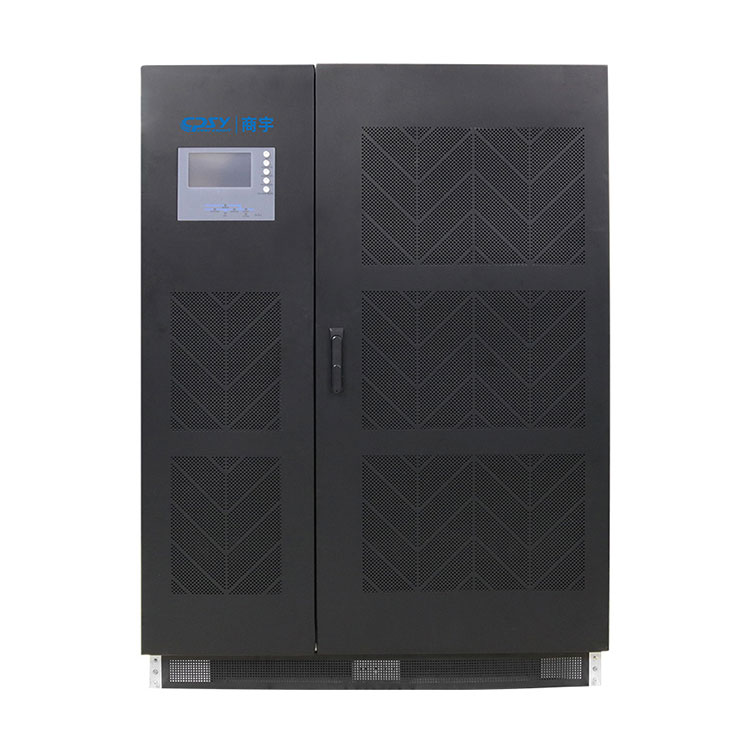

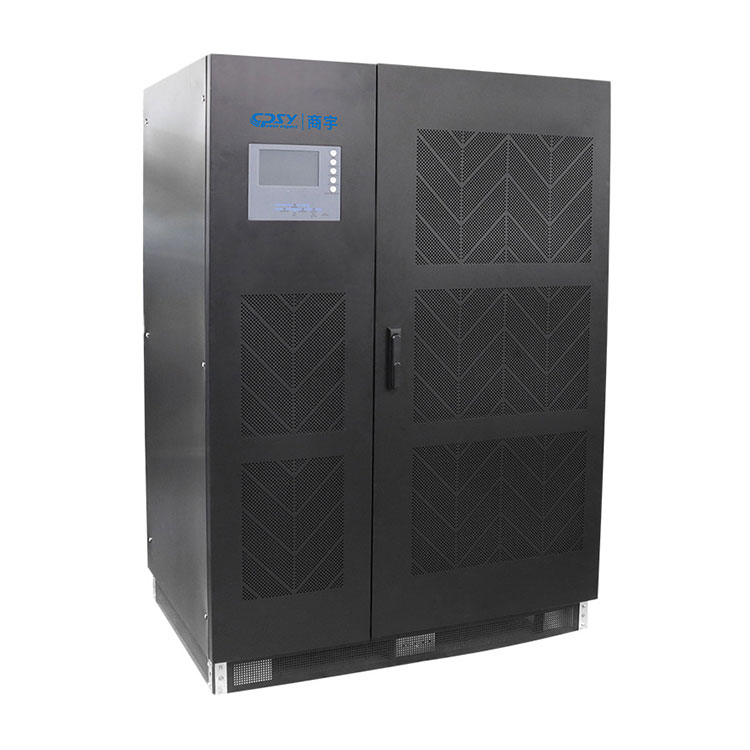

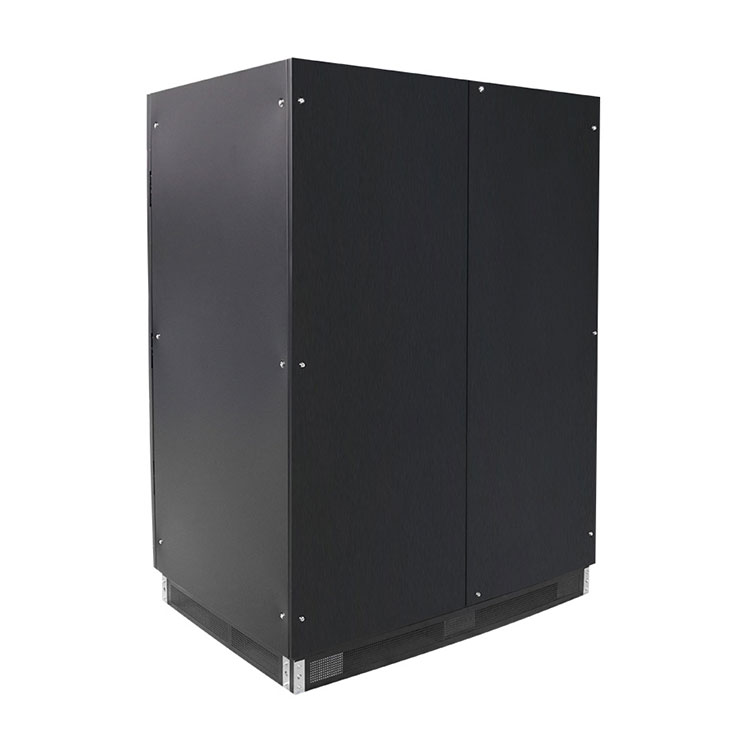

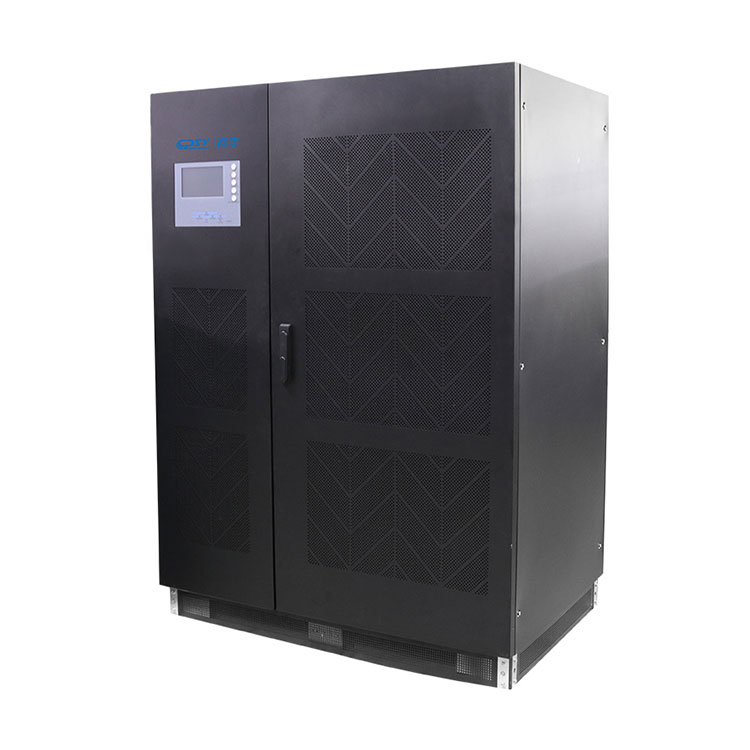

Šis CPSY® 120KVA LCD tinklelis su izoliaciniu transformatoriumi yra naujausias aukštos kokybės ups gaminių, atitinkančių CE, ROHS, IEC, BS, UL, TUV, SAA standartus, išradimas ir suteikiama 2 metų garantija. CPSY® 120KVA LCD Online ups su izoliaciniu transformatoriumi yra pagamintas iš metalo + PCBA, kuris buvo sukurtas taip, kad atitiktų pačius reikliausius galios reikalavimus, būtų lengvai montuojamas ir prižiūrimas. Jis sujungia naujausią didelio energijos vartojimo efektyvumo technologiją ir didelio galios tankio technologiją, užtikrina mažą dydį, stabilų veikimą ir konkurencingą UPS produktų kainą.

CPSY® GP33 serijos internetiniai atnaujinimai su izoliacijos transformatoriaus parametru (specifikacija)

CPSY® GP33 serijos internetinės versijos su izoliacijos transformatoriaus funkcija ir programa

CPSY® GP33 serijos internetiniai atnaujinimai su izoliacijos transformatoriumi

Modelio Nr.: GP3310K/GP3315K/GP3320K/GP3330K/GP3340K/GP3360K/GP3380K/

GP33100K/GP33120K/GP33160K/GP33200K/GP33250K/GP33300K/GP33400K/GP33500K/GP33600K

UPS galios diapazonas: 10KVA ~ 600KVA

Funkcijos:

- Standartinis išėjimo izoliacijos transformatorius. Pasirenkamas įvesties izoliacijos transformatorius

-PM2.1 technologijos atsparus vabzdžiams atsparus vandeniui, triukšmui ir dulkėms

-Palaiko 3 lygiagrečias funkcijas, pasirenkamas N+X lygiagretus perteklius

- Reguliuojama įkrovimo srovė, pvz., 8A ilgalaikiams modeliams

--Puikus pramoninės aplinkos apsaugos efektyvumas

-Tikra dvigubos konversijos DSP technologija, didelis patikimumas

-Eco režimas taupantis energiją (ECO)

- Reguliuojamas išėjimas 200/208/220/230/240 VAC

- Dulkių tinklelis Lygis tarp IP20-IP51

- Avarinio išjungimo funkcija (EPO)

- Suderinamas su generatoriumi

Taikymas:

Industrija

Procesai

Infrastruktūra

Sveikatos apsauga

Paslaugų sektorius

Telekomunikacijos

Įmontuotas izoliuotas transformatorius, GP33 serijos trifazis UPS sprendimas, siautėjantis nuo 10kva-600kva, yra skirtas atšiaurioms aplinkoms, ypač pramoniniam naudojimui. Turėdamas aukštą galios koeficientą iki 0,97 ， pilną DSP valdymą ir internetinį dvigubos konversijos dizainą, jis gali pasiūlyti aukšto lygio patikimumą ir apsaugą pramoniniams objektams ir svarbioms sistemoms, užtikrindamas maksimalų energijos patikimumą.

Bendrosios savybės

● Dvigubas konvertavimas internetu

● Pilnas DSP valdymas

● Didelis galios koeficientas: 0,9

● Platus įvesties pritaikymas: (380 Va / 400 Vac / 415 VAC) (-25 % / + 20 %)

● Optimizuotas akumuliatoriaus valdymas, savitikra ir lanksti akumuliatoriaus konfigūracija

● N+X lygiagretus perteklius

● Stipri perkrovos galimybė: 110 %/125 %/150 % perkrova 60/10/1 min.

● Power Walking-in

● Generatoriaus režimas

● LBS sinchronizavimas

● Daugialypė apsauga

● Patogus tinklo valdymas

Privalumai

Aukštos kokybės maitinimo šaltinis

Nuolatinis darbas VFI režimu (dvigubas konvertavimas internetu).

Išėjimo įtampos tikslumas visomis apkrovos sąlygomis.

Didelis perkrovos pajėgumas, kad atlaikytų neįprastas apkrovos sąlygas.

Labai didelė trumpojo jungimo srovės talpa, kuri palengvina apsauginių įtaisų pasirinkimą, kad būtų pasirinktas paskirstymo paskirstymas.

Inverterio išėjime sumontuotas izoliacinis transformatorius, užtikrinantis visišką galvaninę izoliaciją tarp nuolatinės srovės grandinės ir apkrovos išėjimo. Ši izoliacija taip pat atskiria du įėjimus, kai jie tiekiami iš skirtingų šaltinių.

Sinusoidinė ThdU išėjimo įtampa < 2 % esant tiesinėms apkrovoms ir < 4 % esant netiesinėms apkrovoms.

Didelis prieinamumas

Lauke patikrinta technologija.

Gedimams atspari architektūra su pagrindinių funkcijų, pvz., vėdinimo sistemos, pertekliumi.

Lengva priežiūra sumažina MTTR dėl ištraukiamų mazgų ir priekinės prieigos prie visų komponentų.

Tiksli diagnostika garantuoja maitinimo tiekimą apkrovai.

Kaskadinių gedimų prevencija lygiagrečioms sistemoms.

Mechaninis ir elektrinis tvirtumas pramoninei aplinkai.

IGBT keitiklio minkštas paleidimas (paaukštinimas) leidžia gerai veikti net su generatoriumi.

Specialiai sukurtas pritaikyti įvairioms pramonės aplinkoms: aukštos IP apsaugos parinktys, didelės didžiausios srovės galia, ilgas atsarginis...

Ekonomiškai efektyvi įranga

„Švarus“ IGBT lygintuvas leidžia:

- didelis efektyvumas,

- didelis ir pastovus įėjimo galios koeficientas,

- žemas THDi.

Šios charakteristikos padeda apriboti tiekėjų tinklo infrastruktūros matmenis.

Galimybė sukurti naują neutralią sistemą be papildomų nuostolių (tik apvadinėje linijoje reikalingas papildomas transformatorius).

Didelė trumpojo jungimo galimybė supaprastina tolesnius apsauginius įtaisus.

Didelis galios tankis: mažas plotas leidžia sutaupyti vietos jūsų patalpose.

Lygintuvo prijungimui prie tinklo reikia tik 3 laidų (be nulio).

Akumuliatoriaus prijungimui prie UPS reikia tik 2 laidų.

Patogus naudoti

Valdymo skydelis su grafiniu ekranu ergonomiškesniam valdymui.

„Com-slot“ įskiepių ryšio sąsajų masyvas, skirtas atnaujinti jūsų veiklos reikalavimų raidą.

Supaprastinta priežiūra

Pažangi diagnostikos sistema.

Nuotolinės prieigos įrenginys, prijungtas prie nuotolinės priežiūros centro.

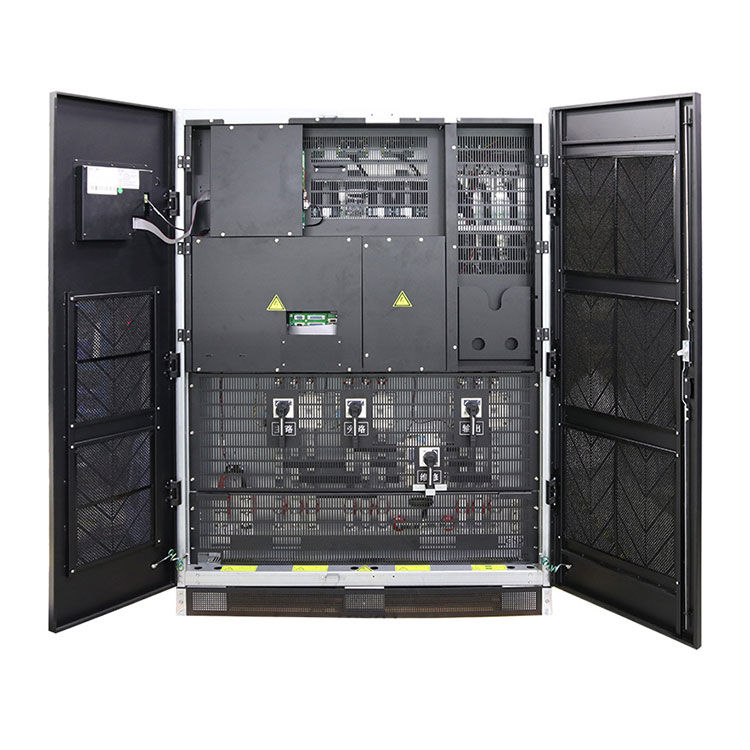

Lengva prieiga prie mazgų ir komponentų, palengvinanti bandymus ir sumažinanti priežiūros laiką (MTTR).

CPSY® 500KVA LCD 3/3 fazės pramoniniai atnaujinimai Išsami informacija

Lyginant su bendraamžiais, CPSY® 3/3 Phase industrial up pranašumai, kaip nurodyta toliau:

1. Kiti partneriai gali akimirksniu perjungti tik 70% apkrovos be apkrovos, o CPSY gali akimirksniu perjungti visą apkrovą be apkrovos ir turi didelę apkrovą netiesinėms apkrovoms.

2. Kiti partneriai yra vieno DSP valdymo režimas, o CPSY yra dvigubas DSP valdymo režimas

3. Kitų partnerių slankiojo įkrovimo negalima automatiškai konvertuoti, tačiau CPSY automatiškai persijungia į slankųjį įkrovimą, o akumuliatorius reguliariai tikrinamas.

4. Kiti bendraamžiai gali lygiagrečiai 2-4 vienetus, o CPSY gali lygiagrečiai 6-8 vienetus

5. Kiti analogai turi vieną papildomą maitinimo sistemą, o CPSY yra perteklinė dvigubo papildomo maitinimo sistema su papildoma apsauga nuo gedimų

6. CPSY palaiko dvigubą šynų sistemą, šynų apsaugą nuo viršįtampio, kiti kolegos nepalaiko

7. Kalbant apie netiesinės apkrovos bangos formos iškraipymą, CPSY parametras ir tikroji vertė yra THDV≤4%-5%, o kiti lygiaverčiai parametrai rodo THDV≤5%, bet faktinis THDV≤6%-8%.

8. Kiti bendraamžiai naudoja statinius relių jungiklius, o CPSY – statinius SCR tiristorių jungiklius, kurie turi stipresnį atsparumą smūgiams.

9. Kokybė yra mūsų kultūra. 90% CPSY UPS komponentų naudoja Fairchild, Infineon, Onsemi, TI, NXP ir kitų gerai žinomų prekės ženklų A klasės medžiagas, kad būtų užtikrintas geras jų veikimas. Dar svarbiau, kad CPSY UPS gedimų aptikimo dažnis yra ≦0,2% -0,5%, o kitų lygiaverčių programų gedimų aptikimo dažnis yra ≦0,5% -1%.

10. CPSY žemo dažnio pramoninis UPS gali būti naudojamas ilgiau nei 25 metus ir paprastai suges po 5–7 metų; o žemo dažnio pramoninis bendraamžių UPS gali būti naudojamas ilgiau nei 15 metų, paprastai po 2–3 metų, jis suges. CPSY ups veiklos sąnaudos yra daug mažesnės nei bendraamžių kasdien.

Lyginant su bendraamžiais, CPSY® 3/3 Phase industrial up pranašumai, kaip nurodyta toliau:

Pagrindinės savybės (transformatoriumi pagrįstas UPS 10–400 KVA 3:3):

Aukšto patikimumo konfigūracija

Dvigubos konversijos internetinis dizainas, švarūs sinusinių bangų šaltiniai, dažnio sekimas, fazinis užraktas, įtampos reguliavimas, mažas iškraipymas, nėra galios svyravimų trukdžių, galimas apėjimo režimas, įtaisytas rankinis priežiūros apėjimo jungiklis, automatinis režimo perjungimas blokuojant, veikimas be priežiūros, šalto paleidimo funkcija.

N+X lygiagretus perteklius

Nesubalansuoto lygio lygiagretumo technologija, iki 8 lygiagrečių įrenginių, automatinis apkrovos pasidalijimas, lanksti konfigūracija ir atnaujinimas.

Platus įvesties diapazonas

Įvesties įtampos diapazonas iki 20%, mažas akumuliatoriaus režimo perjungimo dažnis, ilgas baterijos veikimo laikas, 45Hz ~ 65Hz automatinis jutimas, didelis suderinamumas su vietiniais generatoriais.

Skaitmeninis valdymas

2 DSP valdymo blokai, išmani akumuliatoriaus valdymo technologija, automatinis akumuliatoriaus slankiojo įkrovimo perjungimas, įvesties / išvesties įtampos nustatymai pasiekiami per valdymo skydelį.

Stabilus veikimas

Stabilus ir nuolatinis maitinimo šaltinis ekstremaliomis tinklo sąlygomis, SPWM technologija, 6 kartos IGBT modulis, pasirenkamas izoliacinis transformatorius, transformatoriumi pagrįsta konfigūracija, atsparumas fazės praradimui.

Visapusiška apsauga

Išėjimo apsauga nuo perkrovos ir trumpojo jungimo, apsauga nuo akumuliatoriaus gedimo ir per mažos įtampos, apsauga nuo akumuliatoriaus perkrovimo, apsauga nuo keitiklio per didelės temperatūros, automatinio apėjimo režimo perjungimas, savidiagnostikos funkcija, nuotolinė EPO funkcija.

Patogus bendravimas

Pasirenkamas LED / LCD ekranas, veikimo būsenos ir statistikos ekranas, pasirenkama RS232 / RS485 sąsaja, išorinis SNMP adapteris, nuotolinis stebėjimas ir valdymas.

CPSY GP33 serijos geriausias 3 fazių internetinis transformatorius, pagrįstas ups industrial yra didelio našumo skaitmeninis UPS, kuriame naudojama DSP valdymo technologija. Nepertraukiamo maitinimo šaltinis yra prijungtas tarp tinklo ir kritinių apkrovų, kad būtų tiekiamas aukštos kokybės maitinimas apkrovoms.

3 fazių 380/400/415V 100kVA 100kW internetinis dvigubos konversijos UPS su IGBT technologija užtikrina atsarginę baterijos ir kintamosios srovės apsaugą nuo maitinimo sutrikimų. Tai geriausiai tinka kritinei IT ar įmonių infrastruktūrai, telekomunikacijai, LAN / WAN, saugumui ir avarinėms, finansinėms ir lengvosios pramonės programoms.

GP33100K 3 fazių dvigubos konversijos internetinio duomenų centro saugumo 100 kVA UPS maitinimo šaltinis sklandžiai susijungia su jūsų elektros tinklu, naudodamas pažangiausias elektros charakteristikas, tokias kaip labai platus įėjimo įtampos diapazonas, didelė perkrovos ir trumpojo jungimo talpa bei integruota atgalinio maitinimo apsauga, užtikrinanti puikią maitinimo kokybę. .

Šis IGBT UPS naudoja labai efektyvią dvigubos konversijos technologiją, kuri leidžia sutaupyti eksploatavimo išlaidas. Jis pasiekia 93% efektyvumą dvigubos konversijos režimu ir iki 98% ECO režimu, sumažindamas energijos ir aušinimo išlaidas.

Išėjimo izoliacijos transformatorius užtikrina aukštą pritaikymo patikimumą

skirtingoms atšiaurioms pramoninėms aplinkoms ir apsaugo kritines

apkrovos 100 % 3 fazių nesubalansuota apkrova prisitaiko prie įvairių pritaikymų.

Dviejų maitinimo šaltinių perteklius.

Platus įėjimo įtampos diapazonas užtikrina aukštą prisitaikymą prie tinklo ir

pratęsti baterijos tarnavimo laiką Pagrindinė PCB plokštė su profesionalu

elektromagnetinis ekranavimas pagerina patikimą EMC veikimą

Dviejų ortakių konstrukcija užtikrina gerą aušinimą, kad apsaugotų

komponentus ir prailginti tarnavimo laiką.

- Tikras galvaninės izoliacijos transformatoriaus dizainas

– Išėjimo galios koeficientas 1,0

– Mažas pėdsakas

- Didelis efektyvumas 95%

- Visos serijos jutiklinio ekrano dizainas

– DSP technologija garantuoja aukštą patikimumą

Įmontuotas izoliuotas transformatorius, UID trifazis UPS sprendimas, siautėjantis nuo 10kva-20kva, yra skirtas atšiaurioms aplinkoms, ypač pramoniniam naudojimui. Turėdamas aukštą galios koeficientą iki 0,97 ， pilną DSP valdymą ir internetinį dvigubos konversijos dizainą, jis gali pasiūlyti aukšto lygio patikimumą ir apsaugą pramoniniams objektams ir svarbioms sistemoms, užtikrindamas maksimalų energijos patikimumą.

Bendrosios savybės

● Dvigubas konvertavimas internetu

● Pilnas DSP valdymas

● Didelis galios koeficientas: 0,9

● Platus įvesties pritaikymas: (380 Va / 400 Vac / 415 VAC) (-25 % / + 20 %)

● Optimizuotas akumuliatoriaus valdymas, savęs patikrinimas ir lanksti akumuliatoriaus konfigūracija

● N+X lygiagretus perteklius

● Stipri perkrovos galimybė: 110 %/125 %/150 % perkrova 60/10/1 min.

● Galios įėjimas

● Generatoriaus režimas

● LBS sinchronizavimas

● Daugialypė apsauga

● Patogus tinklo valdymas

Dešimtmetį CPSY UPS Power sėkmingai projektavo ir gamina nepertraukiamo maitinimo (UPS) sistemas, kuriose užregistruota daugiau nei 70 energijos konvertavimo technologijų patentų. Daugelį metų sukaupta patirtis teikiant aukščiausios kokybės sprendimus, užtikrinančius labai patikimą maitinimo šaltinį net ir atšiauriausioje aplinkoje, yra išskirtinai mūsų 3 fazių UPS asortimentas.

Nuo naftos ir dujų platformų iki pramoninių objektų ir atominių elektrinių, taip pat serverių patalpoms ar duomenų centrams – mūsų asortimente rasite tinkamas autonomines arba modulines sistemas, kurios apsaugo jūsų maitinimo šaltinį, užtikrina verslo tęstinumą ir investicijas. .
